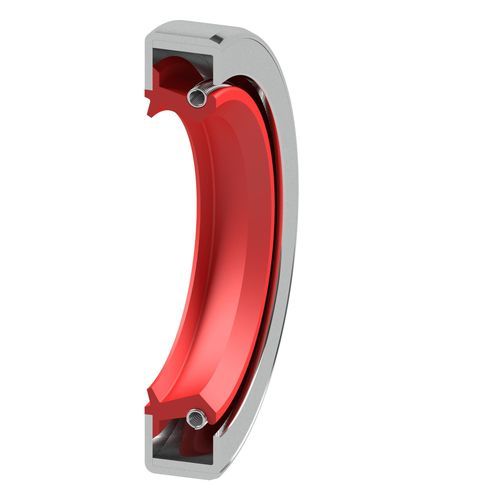

Vedação radial RF

rotativaem elastômeroem NBR

Descrição do produto
O vedante radial para eixo Type RF é uma vedação rotativa fabricada segundo DIN 3760 (tipo de construção CS). Apresenta diâmetro exterior metálico com um inserto metálico adicional para assegurar um maior press-fit em alojamentos exigentes. O elemento de vedação é uma(s) lábio(s) de elastómero com mola de tensão inserida e um lábio antipó adicional para aplicações com elevada presença de pó externo. É adequado para aplicações rotativas sem pressão e para meios de baixa viscosidade ou gases quando aplicados tratamentos de superfície compatíveis.

Áreas de aplicação

• estático
• dinâmico
• ação simples
• ação dupla
• movimento linear
• eixos rotativos
• eixos oscilantes

Uso principal
Vedação não pressurizada para eixos rotativos em carcaças com variações de pressão mínimas.

Materiais

• Elastómeros (padrão: NBR, FKM)
• Metal (anel exterior, inserto)
• Outros materiais e compostos disponíveis mediante pedido

Valores técnicos (visão geral)

• Elastómeros disponíveis: NBR, FKM
• Pressão máxima típica (NBR): até 0,05 MPa
• Faixa de temperatura (NBR): -30 °C a +100 °C (dependente do material)
• Pressão máxima típica (FKM): até 0,05 MPa
• Faixa de temperatura (FKM): -20 °C a +200 °C (dependente do material)
• Velocidade superficial: depende do material e do diâmetro do eixo
• Nota: Os valores máximos de temperatura, velocidade e pressão não são aplicáveis simultaneamente e dependem do material e do meio

Especificações técnicas

• Denominação: Vedante radial para eixo Type RF
• Norma / construção: DIN 3760, tipo de construção CS
• Construção externa: diâmetro exterior metálico com inserto metálico adicional para press-fit reforçado
• Elemento de vedação: lábio(s) de elastómero com mola de tensão inserida
• Características adicionais: lábio antipó para ambientes com elevada presença de pó externo
• Aplicações principais: eixos rotativos em carcaças sem ou com mínimas flutuações de pressão; adequado para meios de baixa viscosidade e gases se o tratamento de superfície for apropriado
• Elastómeros padrão: NBR, FKM (outros materiais sob pedido)
• Pressão máxima típica: até 0,05 MPa
• Faixas de temperatura (dependente do material): NBR -30 °C a +100 °C; FKM -20 °C a +200 °C
• Velocidade: depende do material selecionado e do diâmetro do eixo
