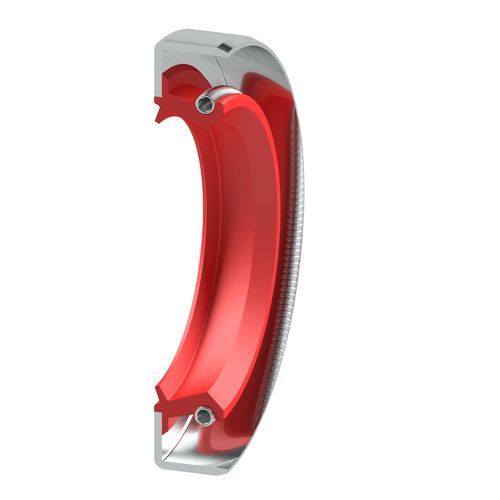

Vedação radial RE

rotativaem elastômeroem NBR

Descrição do produto

A vedação radial Tipo RE é um selo de eixo rotativo padrão segundo DIN 3760, design type BS. Possui diâmetro exterior metálico para aumentar o ajuste de prensa no alojamento. Pode ser utilizada em meios de baixa viscosidade e aplicações com gases se a superfície de acoplamento for usinada adequadamente. A lábio de vedação inclui uma mola de tensão inserida e um lábio antipoeira adicional para aplicações com alta carga de poeira externa. Particularmente adequada para eixos giratórios em alojamentos sem pressão ou com mínimas flutuações de pressão. Os elastómeros padrão são NBR e FKM; outros materiais disponíveis sob consulta.

Campos de aplicação

• estático
• dinâmico
• simples efeito
• duplo efeito
• linear
• rotativo
• oscilante

Uso principal
Vedação sem pressão para eixos giratórios

Materiais
Elastómeros, metal. Opções comuns: NBR, FKM

Valores técnicos

• Variante de material: NBR — Pressão: até 0,05 MPa; Temperatura: -30°C / +100°C (dependente do material); Velocidade: dependendo do material e do diâmetro.
• Variante de material: FKM — Pressão: até 0,05 MPa; Temperatura: -20°C / +200°C (dependente do material); Velocidade: dependendo do material e do diâmetro.

Os valores máximos (temperatura, velocidade e pressão) não são aplicáveis simultaneamente; os valores variam conforme o material e o meio.

Características técnicas / especificações

• Design type: RE (Radial oil seal, DIN 3760 design type BS)
• Diâmetro exterior metálico para maior ajuste de prensa no alojamento
• Mola de tensão inserida na lábio de vedação
• Lábio antipoeira adicional para alta carga de poeira externa
• Adequado para meios de baixa viscosidade e aplicações gasosas (requer tratamento de superfície apropriado)
• Aplicação principal: vedação sem pressão para eixos giratórios
• Elastómeros padrão: NBR, FKM (outros materiais sob solicitação)
• Pressão máxima: até 0,05 MPa (dependente do material)
• Faixas de temperatura (dependente do material): NBR: -30°C a +100°C; FKM: -20°C a +200°C
• Velocidade: dependente do material e do diâmetro do eixo
