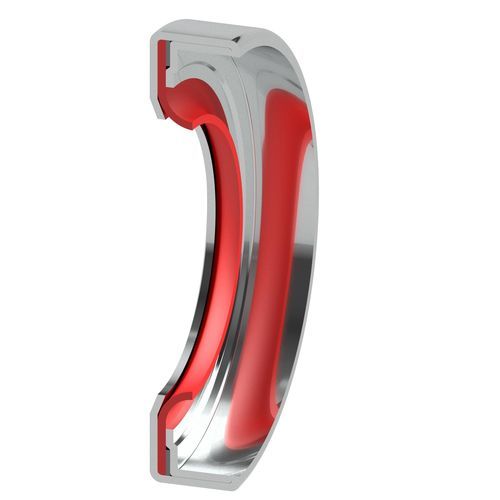

Vedação radial RR

rotativaem elastômerometálica

Visão geral
O vedante radial Type RR é projetado como uma vedação rotativa resistente à pressão. Possui diâmetro exterior metálico para melhor ajuste por prensa no alojamento e um anel de fixação adicional para a junta de PTFE. É adequado para meios de baixa viscosidade e aplicações com gases, se a superfície de contacto for usinada adequadamente. O lábio de vedação em PTFE e a carcaça metálica oferecem muito boa resistência química. As construções padrão utilizam PTFE (virgem ou carregado), uma carcaça em aço inoxidável (material 1.4571) e, por vezes, um componente elasto­mérico de pré-carga. Outros materiais estão disponíveis mediante pedido.

Desempenho e benefícios
São possíveis altas velocidades periféricas e funcionamento sem stick-slip mesmo com lubrificação deficiente, graças ao lábio em PTFE. A conceção destina-se a eixos rotativos em carcaças sem pressão ou com diferenciais de pressão até 2,5 MPa.

Campos de aplicação

• estático
• dinâmico
• ação simples
• ação dupla
• linear
• rotativo
• oscilante

Uso principal
vedação pressurizada para eixos rotativos

Materiais (padrão)
elastómeros, metal, PTFE, PTFE com material de enchimento

Valores técnicos
PTFE com material de enchimento

• Pressão: até 2,5 MPa
• Temperatura: -50°C a 250°C (dependendo do material)
• Velocidade: dependendo do material e do diâmetro

Notas
Os valores máximos de temperatura, velocidade e pressão não são aplicáveis simultaneamente; os valores variam consoante o material e o meio.

Características / Especificações técnicas

• Uso principal: vedação pressurizada para eixos rotativos
• Características de conceção: diâmetro exterior metálico para melhorar o ajuste por prensa; anel de fixação adicional para junta de PTFE
• Material do lábio: PTFE (virgem ou carregado)
• Material da carcaça: aço inoxidável (1.4571) típico
• Componentes opcionais: elemento elasto­mérico de pré-carga em algumas conceções
• Meios adequados: líquidos de baixa viscosidade e gases (com tratamento superficial apropriado)
• Pressão diferencial máxima: até 2,5 MPa
• Intervalo de temperatura: -50°C a 250°C (dependendo do material)
• Velocidade: depende do material e do diâmetro
