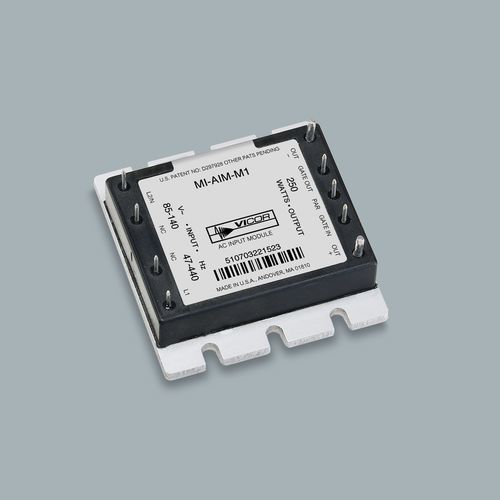

Módulo de potência CA MI-AIM™

Visão geral
O módulo de entrada AC MI-AIM™ conecta‑se diretamente à rede de 115 V AC para fornecer retificação de linha, filtragem EMI, proteção contra transitórios/picos e limitação de corrente de inrush. Fornece até 250 W para suportar os conversores Vicor Mi‑x7x em formatos full‑brick e half‑brick e foi concebido para sistemas de alimentação MIL‑COTS militares e aeroespaciais.

Conformidade

• Requisitos de emissões conduzidas CE102 — MIL‑STD‑461D/E
• Requisitos de transitórios e picos de entrada — MIL‑STD‑704A
• Requisitos de ensaios ambientais — MIL‑STD‑810

Recursos e benefícios

• Front‑end AC integrado: retificação, filtragem EMI, proteção contra transitórios e limitação de inrush
• Compatível com a família Vicor MI‑x7x (suporta módulos full‑brick e half‑brick)
• Capacidade de saída de 250 W para suportar conversores Mi‑x7x
• Disponível em variantes M‑Grade e I‑Grade para qualificação do sistema
• Montagem board‑level em half‑brick e ampla faixa de temperatura de funcionamento para aplicações aeronáuticas e terrestres MIL

Variantes

• MI‑AIM‑M1 — M‑Grade; MI‑Series compatível: MI‑27x / MI‑J7x; Temp: -55 a +85 °C (até +100 °C especificado); Half‑brick
• MI‑AIM‑I1 — I‑Grade; MI‑Series compatível: MI‑27x / MI‑J7x; Temp: -55 a +85 °C (até +100 °C especificado); Half‑brick

Especificações técnicas

• Função: front‑end de entrada AC (retificador, filtro EMI, proteção contra transitórios, limitador de inrush)
• Entrada nominal: 115 V AC
• Capacidade de potência de saída: 250 W (suporta conversores Mi‑x7x)
• Compatibilidade: Vicor Mi‑x7x full‑brick e half‑brick; MI‑Series compatível: MI‑27x / MI‑J7x
• Graus de conversor: M‑Grade (MI‑AIM‑M1), I‑Grade (MI‑AIM‑I1)
• Temperatura de operação (board‑level): -55 °C a +85 °C (até +100 °C especificado)
• Estilo de montagem: Half‑brick
• Normas: MIL‑STD‑461D/E (CE102), MIL‑STD‑704A, MIL‑STD‑810
• Proteções: filtragem EMI, proteção contra transitórios/picos, limitação de corrente de inrush
• Documentação: desenho de contorno e ficha técnica disponíveis junto ao fabricante
