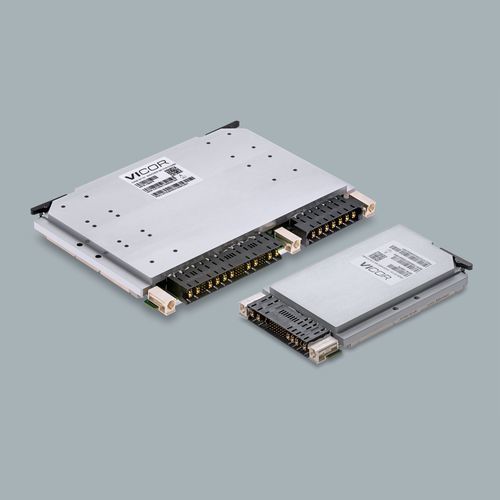

Fonte de alimentação elétrica 3U VITA 62

CA/CC

Visão geral
Fontes de alimentação MIL‑COTS concebidas para sistemas OpenVPX nos formatos 3U e 6U. Dispositivos robustos para ambientes severos, arrefecimento por condução, operáveis com entradas nominais de 28V DC ou 270V DC. Tensões de saída padrão VITA 62 de 3,3V a 12V. Modelos 3U fornecem até 600W; modelos 6U até 1000W. Tensões de saída e níveis de potência personalizados disponíveis mediante pedido. A família de produtos é totalmente testada segundo MIL‑STD 461G e MIL‑STD 704F. As variantes de entrada 28V cumprem adicionalmente MIL‑1275E.

Recursos e vantagens

• Formato compatível OpenVPX e escalável (3U e 6U)
• Opera com entradas nominais 28V DC ou 270V DC
• Saídas padrão de 3,3V a 12V
• 3U até 600W, 6U até 1000W
• Arrefecimento por condução para ambientes agressivos
• Proteções contra sobrecorrente, sobretensão e sobretemperatura
• Conformidade com normas militares: MIL‑STD 704F, 461G, 810G, 1275E (variantes 28V)
• Sem condensadores eletrolíticos (maior fiabilidade)
• Configurações de saída paralelizáveis disponíveis

Família de produtos — exemplos de números de peça (matriz)
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 high‑altitude
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + Au‑plated Connector | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

Recursos e suporte de projeto (exemplos)

• Placa de avaliação: Part Number VIT3UDCTEST01; User Guide UG‑801 – VITA62 3U Evaluation Board
• Notas de aplicação: AN:801 – Parallel Operation; AN:803 – I²C Communication for 28V Input VITA 62
• Folhas de dados para números de peça e configurações da família (várias folhas por variante)
• Estudo de caso: VITA 62 aumenta as especificações de potência existentes necessárias para fonte montada em pod de aeronave

Especificações técnicas

• Tensões de entrada nominais: 28 V DC ou 270 V DC (dependendo da família)
• Tensões de saída padrão: 3,3 V a 12 V
• Classificações de potência: modelos 3U até 600 W; modelos 6U até 1000 W
• Arrefecimento: por condução (ambientes severos)
• Proteções: sobrecorrente, sobretensão, sobretemperatura
• Configurações de saída: suportado paralelismo de saídas
• Normas militares/testadas: MIL‑STD 704F, MIL‑STD 461G, MIL‑STD 810G; variantes 28V cumprem MIL‑1275E
• Revestimento conformal: opções disponíveis (Coated, Coated + Au‑plated connector)
• Hardware de avaliação: placa de avaliação 3U e guia do utilizador disponíveis
