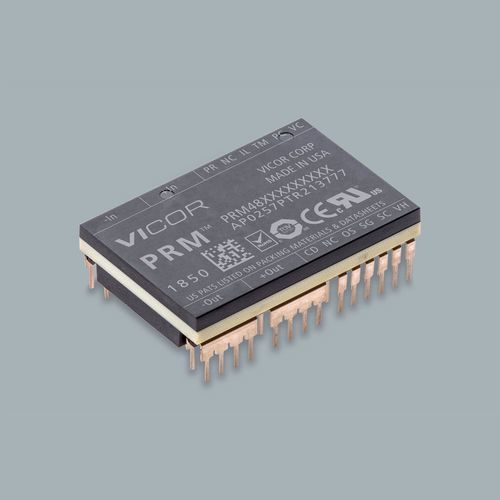

Conversor CC-CC regulado PRM®

não-isoladopara equipamento de telecomunicaçõescom saída simples

Visão geral
Número de peça: MPRM28AT360M120A00. Família do produto: PRM® Regulator. Pacote: FULL ChiP. Regulador ZVS buck-boost de alta eficiência e alta densidade, frequência de comutação ≈1 MHz, adequado para montagem em superfície ou montagem Through‑Hole; opções full/half‑chip combináveis.

Principais características elétricas

• Tensão de entrada: 28 V
• Tensão de saída: 36 V
• Potência de saída: 200 W
• Frequência de comutação: ≈1 MHz (ZVS buck-boost)

Mecânica / embalagem

• Pacote: FULL ChiP (full‑chip)
• Dimensões: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Estilo de montagem: Through‑Hole (compatível com SMD / pick & place)

Pedido e disponibilidade

• Prazo de entrega: 40 semanas
• Quantidade mínima de pedido: 25

Preços
Quantidade
25+ — $193.26
100+ — $181.27

Características do produto

• Topologia ZVS buck-boost
• Alta eficiência
• Alta densidade de potência
• Frequência de comutação ≈1 MHz
• Perfil muito baixo
• Compatível com pick & place / SMD
• Pacote para montagem em superfície ou through‑hole
• Compatibilidade mix-and-match full e half‑chip
• Atende MIL-STD-1275 e MIL-STD-704

Materiais de referência

• Data sheet
• Application notes
• Documentação de segurança e aprovações
• Arquivos de projeto e recursos para placa de avaliação

Especificações técnicas

• Número da peça: MPRM28AT360M120A00
• Família: PRM® Regulator
• Fabricante: Vicor
• Tensão de entrada: 28 V
• Tensão de saída: 36 V
• Potência de saída: 200 W
• Comutação: ≈1 MHz (ZVS buck-boost)
• Pacote: FULL ChiP; opções para full/half chip e SMD ou through‑hole
• Dimensões: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Estilo de montagem: Through‑Hole (compatível SMD)
• Grau do produto / temperatura: M = -55°C a 125°C
• Prazo de entrega: 40 semanas
• Quantidade mínima: 25
• Faixas de preço (exemplo): 25+ $193.26; 100+ $181.27
