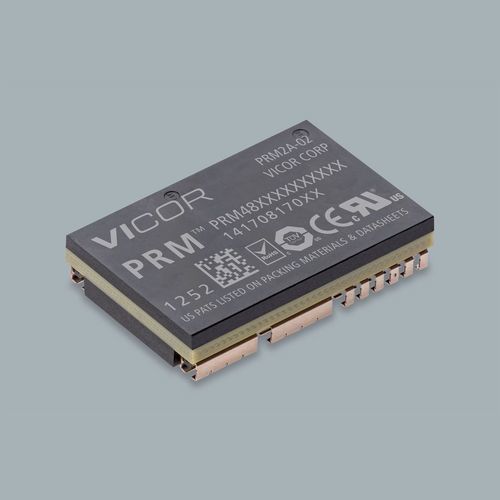

Conversor CC-CC regulado PRM®

para equipamento de telecomunicaçõescom saída simplesde espessura reduzida

Visão geral
O regulador PRM® FULL ChiP (MPRM48NF480M500A00) é um regulador ZVS buck-boost em um pacote FULL ChiP de perfil muito baixo. Dimensões típicas do pacote: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm. Tensão de entrada nominal: 48 V. Tensão de saída nominal: 48 V. Potência de saída: 500 W. Projetado para fabricação SMD pick & place com opções de montagem em superfície ou Through-Hole. Cumpre MIL-STD-1275 e MIL-STD-704.

Características do produto

• Regulador ZVS buck-boost
• Alta eficiência
• Alta densidade de potência
• Frequência de comutação ≈ 1 MHz
• Perfil muito baixo
• Compatível com pick & place / SMD
• Pacote para montagem em superfície ou Through-Hole (FULL ChiP)
• Compatibilidade entre produtos full e half-chip
• Cumpre MIL-STD-1275 e MIL-STD-704

Parâmetros principais
Número da peça: MPRM48NF480M500A00
Tensão de entrada: 48 V
Tensão de saída: 48 V
Potência de saída: 500 W
Pacote: FULL ChiP (tip. 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm)
Prazo de entrega: 40 semanas
Quantidade mínima de pedido: 25

Preços (MSRP)
Quantidade | MSRP (USD)
25+ | $459.77
100+ | $431.24

Opções de montagem e grau

• Estilo de montagem: J-Lead (selecionado) ou Through Hole
• Grau do produto: M = -55°C a 125°C

Stock dos distribuidores (conforme página)

• Digi-Key: 2
• Arrow: 0
• Avnet: 0
• Mouser: 0

Materiais de referência

• Data Sheet
• Evaluation Board User Guide
• Application notes (ex.: AN:005 layout de PCB; AN:009 soldagem SMT J-Lead; AN:022 EMI/transientes MIL)
• Aprovações e certificados de segurança (cURus, cTÜVus, CE / Low Voltage & RoHS, CB)
• Desenhos mecânicos e modelos 3D para FULL ChiP com J-Lead

Notas
Produto oferecido como variante configurável do regulador PRM na família MIL-COTS PRM. Placa de avaliação referenciada: MPRD48NF480M500A00.

Especificações técnicas

• Número da peça: MPRM48NF480M500A00
• Denominação: PRM® Regulator
• Tensão de entrada (nom.): 48 V
• Tensão de saída (nom.): 48 V
• Potência de saída: 500 W
• Frequência de comutação: ≈ 1 MHz
• Topologia: ZVS buck-boost
• Pacote: FULL ChiP; dimensões 32.5 x 22.0 x 6.73 mm
• Montagem: J-Lead (SMD) ou Through-Hole
• Compatível com pick & place: sim
• Grau de operação: M = -55°C a 125°C
• Normas: MIL-STD-1275, MIL-STD-704
• Prazo: 40 semanas; MOQ: 25
