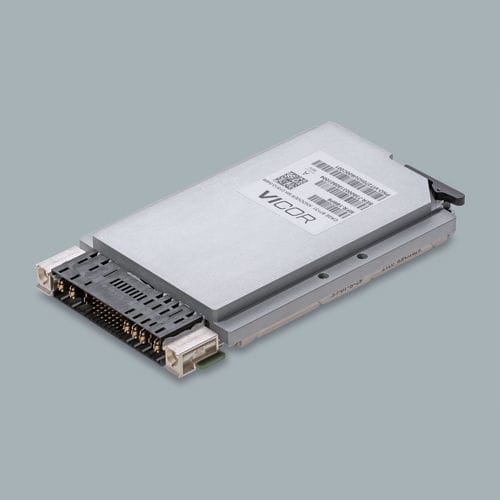

Fonte de alimentação elétrica 3U SOSA™

CC/CCcom proteção contra sobreaquecimentocom proteção contra sobrecorrente

Visão geral
A fonte de alimentação Vicor compatível SOSA™ é um módulo COTS para sistemas 3U Open VPX (VITA62) desenvolvido segundo a norma SOSA. Utiliza tecnologia de conversão de potência proprietária da Vicor para fornecer alta eficiência e elevada densidade de potência num formato 3U robusto e arrefecido por condução. Até quatro unidades podem ser paralelizadas para aumentar a potência disponível, mantendo o compartilhamento de corrente a nível de sistema sem pinos dedicados. Precisão do compartilhamento de corrente: ±2A.

Capacidades principais

• Projetado para sistemas 3U Open VPX compatíveis com SOSA™
• Módulo robusto, arrefecido por condução, otimizado para densidade de potência
• Operação em paralelo de até quatro fontes para escalar a potência de saída
• Saídas típicas: +12V principal e +3.3V auxiliar
• Compartilhamento de corrente proprietário sem fios (sem pinos dedicados)
• Precisão do compartilhamento de corrente: ±2A

Características e benefícios

• Formato escalável OpenVPX/VITA62 para plataformas MIL‑COTS
• Proteções: sobrecorrente, sobretensão e sobretemperatura
• Conformidade com normas militares: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Design modular de alta fiabilidade adequado a aplicações aeroespaciais e de defesa

Variantes de produto (excerto)
Número de peça | Entrada nominal (V) | Potência (W) | Formato | Revestimento | Configuração de saída
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

Recursos

• Folhas de dados das variantes da família SOSA
• UG-801 – Placa de avaliação VITA62 3U (guia do utilizador)
• Modelos 3D STEP e desenhos mecânicos para variantes 28V 3U VITA62

Especificações técnicas

• Série / família: fonte de alimentação compatível SOSA™ (VITA62 / 3U Open VPX)
• Intervalos de entrada nominal: 10–45 V e 18–45 V (dependendo da variante)
• Opções de potência: 150 W, 300 W, 450 W, 480 W, 600 W, 800 W
• Saídas: +12V principal e +3.3V auxiliar (típico)
• Capacidade de paralelização: até quatro unidades em paralelo
• Compartilhamento de corrente: proprietário wireless; precisão ±2A
• Arrefecimento: design por condução (conduction-cooled)
• Proteções: sobrecorrente, sobretensão, sobretemperatura
• Opções de revestimento: Coated; Coated + Au-plated connector
• Interfaces mecânicas: VITA46 No-Key Guide Socket; SOSA standard keying
• Conformidade militar: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Placa de avaliação: VIT3UDCTEST01 (guia UG-801)
• Aplicações típicas: sistemas de alimentação VPX MIL‑COTS para aeroespacial e defesa que requerem alta densidade de potência e compatibilidade SOSA
