Conversor CC-CC regulado DCM®

isoladoindustrialcom ampla faixa de entrada

Família de produto
DCM® DC-DC Converter Module

Visão geral

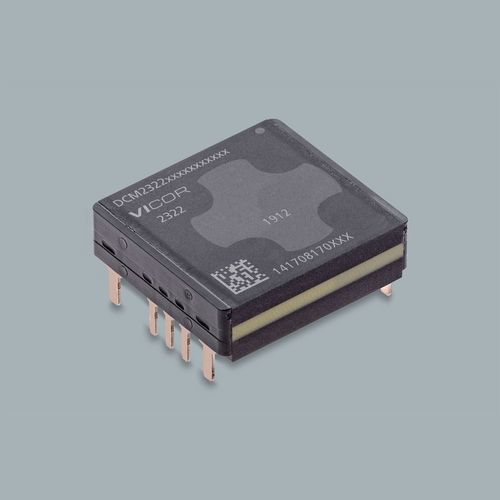

O DCM2322T50T2660T60 é um módulo conversor DC-DC isolado e regulado no encapsulamento 2322 ChiP para montagem passante. Aceita uma entrada típica de 30 V e fornece uma saída regulada de 24 V até 60 W. O módulo utiliza comutação ZVS em alta frequência (MHz) e está em conformidade com SELV. Está otimizado para operação em array em paralelo de até oito unidades para aplicações de maior potência.

Dados principais do produto

• Tensão de entrada (típica): 30 V
• Tensão de saída (nominal): 24 V
• Potência de saída: 60 W
• Package: 2322 ChiP montagem passante
• Dimensões (C×L×A): 24,84 × 22,8 × 7,21 mm

Recursos do produto

• Conversor DC-DC isolado e regulado
• Conformidade Safety Extra Low Voltage (SELV)
• Comutação ZVS em alta frequência (MHz)
• Amplitude de tensão de entrada
• Otimizado para operação em array até 8 unidades

Produção e informações de compra
Número da peça: DCM2322T50T2660T60
Prazo de entrega: 40 semanas
Quantidade mínima de pedido: 25
Preços (MSRP): 25+ qty = $123.45; 100+ qty = $115.79
Stock de distribuidores (atualizado 22 abr. 2026): Digi-Key: 249; Mouser: 1; Arrow: 0; Avnet: 0

Opções disponíveis

• Product Grade: T = -40°C a 125°C (selecionado), M = -55°C a 125°C
• Estilo de montagem: Through Hole (montagem passante)

Recursos relacionados (documentos e guias)
Datasheet, guia de projeto e notes de aplicação (single DCM, DCM em paralelo, diretrizes de soldagem, regulação de alta precisão, gestão térmica), guia da placa de avaliação e documentos de aprovação de segurança estão disponíveis para a família DCM2322.

Especificações técnicas

• Número da peça: DCM2322T50T2660T60
• Tensão de entrada: 30 V
• Tensão de saída: 24 V
• Potência de saída: 60 W
• Package: 2322 ChiP montagem passante
• Dimensões: 24,84 × 22,8 × 7,21 mm (0,978 × 0,898 × 0,284 in)
• Graus de temperatura operacionais: T (-40°C a 125°C), M (-55°C a 125°C)
• Capacidade em array: até 8 unidades em paralelo
• Segurança: Conforme SELV; documentação de aprovação disponível
• Prazo de entrega: 40 semanas; MOQ: 25
• Escalões de preço: 25+ = $123.45; 100+ = $115.79
