Díodo SMD VS-E7SX0112-M3V
para montagem em superfíciede retificaçãode alta frequência

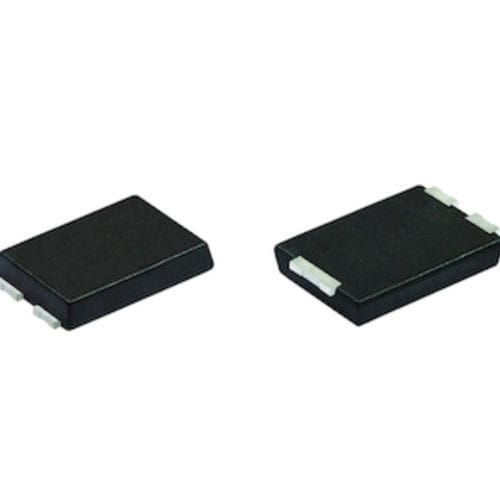

Díodo SMD - VS-E7SX0112-M3V - VISHAY - para montagem em superfície / de retificação / de alta frequência
Díodo SMD - VS-E7SX0112-M3V - VISHAY - para montagem em superfície / de retificação / de alta frequência
Guardar nos favoritos
Comparar

Características

Tipo de tecnologia
SMD
Montagem
para montagem em superfície
Função
de retificação
Especificações elétricas
de alta tensão, de baixa queda de tensão, de comutação rápida, de alta frequência
Características técnicas
de recuperação rápida, de recuperação suave
Tensão inversa

1.200 V

Descrição

Visão geral do produto
Retificador hiper‑rápido (FRED Pt®) VS-E7SX0112-M3V. Corrente direta nominal 1 A; encapsulamento SMPC HV. Família de tensão indicada na documentação: 1200 V.

Características
  • Distância mínima de fuga: 5,4 mm
  • Comparative Tracking Index (CTI): ≥ 600
  • Tempo de recuperação hiper‑rápido com Qrr reduzido e recuperação suave
  • Estrutura planar com controlo de tempo de vida dopado com platina para maior robustez e fiabilidade
  • Encapsulamento SMPC HV otimizado para aplicações de alta tensão


Aplicações
  • Diode de clamp, snubber e freewheeling em fontes auxiliares flyback
  • Funções de bootstrap e dessaturação para drivers HV MOSFET e IGBT
  • Retificação em alta frequência em circuitos Cuk e SEPIC, incluindo iluminação LED
  • Funções gerais como retificador de alta tensão/alta frequência que requer baixa queda de tensão direta e recuperação rápida


Documentos (selecionados)
  • Datasheet | VS-E7SX0112-M3V | Hyperfast Rectifier, 1 A FRED Pt®
  • Markings | Part Marking Information | SMPC, SMPC HV FRED Pt®
  • Packaging Information | SMPC HV
  • Package Drawings | Outline Dimensions | SMPC HV
  • Product Literature | Infographic: 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
  • Product Literature | Selector Guide: Diodes and Rectifiers Solutions for Aerospace and Defense
  • Sell Sheet: 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package


Especificações técnicas
  • Tipo de dispositivo: retificador hiper‑rápido (FRED Pt®)
  • Modelo: VS-E7SX0112-M3V
  • Corrente direta nominal: 1 A
  • Distância mínima de fuga: 5,4 mm
  • CTI: ≥ 600
  • Comportamento de recuperação: tempo hiper‑rápido, Qrr reduzido, recuperação suave
  • Estrutura: planar com controlo de tempo de vida dopado com platina
  • Referência de encapsulamento: SMPC HV (ver documentação)
  • Família de tensão (segundo literatura): 1200 V FRED Pt® GEN 7
