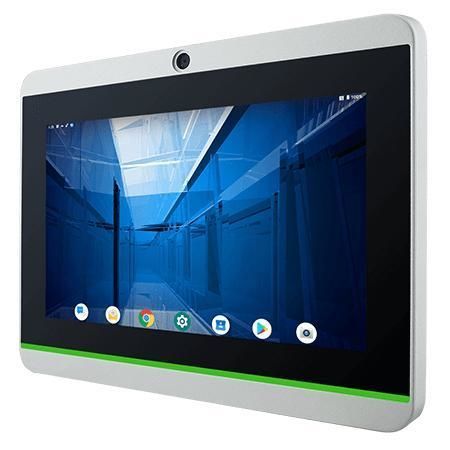

Painel PC com tela sensível ao toque multitouch W07IQ3S-PCT1AC-POE

com tela sensível ao toque capacitiva PCAP7"1024 x 600

Visão geral
O Winmate W07FA3S-PCT1AC-POE é um Panel PC HMI industrial de 7 polegadas da série S (NXP i.MX6) destinado a controlo de máquinas, automação de fábrica e interfaces de operador. Dispõe de ecrã táctil projetado multi-touch, design fanless de baixo consumo, barra de luz RGB integrada e suporte a PoE, com módulos opcionais (RFID HF, câmara frontal) para controlo de acesso, terminais de reserva e indicação de estado.

Principais características

• Ecrã de 7.0" projected capacitive (PCAP) multi-touch, resolução 1024 x 600
• Design sem ventoinha e consumo ultra-baixo
• Barra de luz LED RGB integrada para indicação de estado
• Suporte PoE (IEEE 802.3at, PD)
• Câmara frontal 2 MP opcional
• Leitor HF RFID (13.56 MHz) opcional
• Frontal fino e selado (IP65), adequado para terminais de reserva e controlo de acesso

Sistema e ecrã

• Tamanho do ecrã: 7.0 inches
• Touch / vidro: Projected Capacitive Multi Touch Screen (PCAP)
• Resolução: 1024 x 600
• Brilho do painel: 320 nits
• Relação de contraste: 1000:1
• Ângulos de visão: 75, 75, 75, 70
• Área activa: 153.6 x 90 mm
• Processador: NXP i.MX6 Dual Core 1.0 GHz
• Memória: 1 GB (padrão), 2 GB (opcional)
• Armazenamento: eMMC 16 GB (padrão), eMMC 32 GB (opcional)
• Sistemas operativos opcionais: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN / Bluetooth: suporte opcional

Dimensões e mecânica

• Dimensões (L x A x P): 189.4 x 145.4 x 39.8 mm
• Corte (cut out): 175.5 x 131.5 mm
• Peso: 1.0 kg
• Montagem: Montagem mural (padrão), VESA opcional
• Caixa: Metal housing
• Arrefecimento: Fanless design

Ambiente e protecção

• Humidade de funcionamento: 10% a 90% RH, sem condensação
• Temperatura de funcionamento: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Protecção frontal: IP65

Certificações

• CE
• FCC

Conectividade e E/S

• USB: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB 2.0 Type-A
• Serial: 1 x RS232/422/485 (padrão RS232)
• LAN: 1 x RJ45 com PoE (PD, IEEE 802.3at)
• Vídeo: 1 x Micro HDMI (opcional)
• Áudio: 1 x Speaker
• Leitor de cartões: 1 x slot Micro SD
• Expansão: 1 x slot mPCIe (para Wi‑Fi half-size)
• CANBUS: 1 x CANBUS D-sub9
• Entrada de alimentação: 1 x 12V DC, terminal block 2 pinos

Alimentação e acessórios

• Alimentação: 12V DC via terminal block
• Adaptador: 12V 50W (incluído / opcional)
• PoE: PoE PD conforme IEEE 802.3at (25 W)
• Acessórios incluídos: Adaptador 100~240V AC para DC, cabo de alimentação, adaptador terminal block para 2.5Ø fêmea, cabo open wire com conector terminal block, parafusos VESA, CD de drivers e manual
• Acessórios opcionais: VESA Desk Stand, Front Side Wall Mount Kit, VESA Bracket Mounting Kit

Especificações técnicas

• Modelo: W07FA3S-PCT1AC-POE
• Marca: Winmate
• Ecrã: 7.0" PCAP, 1024 x 600, área activa 153.6 x 90 mm
• Brilho / Contraste / Ângulos: 320 nits / 1000:1 / 75,75,75,70
• Processador: NXP i.MX6 Dual Core 1.0 GHz
• Memória: 1 GB (padrão) / 2 GB (opcional)
• Armazenamento: eMMC 16 GB (padrão) / 32 GB (opcional)
• Sistemas operativos: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux QT (opções)
• Interfaces: USB Mini/OTG/Type-A, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), Micro SD, mPCIe, CANBUS D-sub9, Speaker
• Alimentação: 12V DC (terminal block) e PoE PD IEEE 802.3at (25 W)
• Dimensões / Peso: 189.4 x 145.4 x 39.8 mm / 1.0 kg
• Montagem: Montagem mural (padrão), VESA opcional
• Protecção: Frontal IP65
• Opções: Câmara frontal 2MP, RFID HF 13.56 MHz, WLAN/BT (opcionais)
• Certificações: CE, FCC
