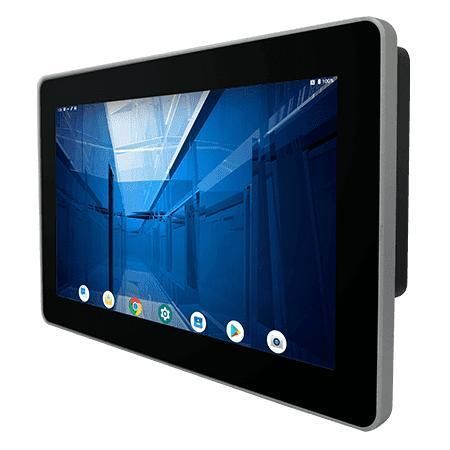

Painel PC com tela sensível ao toque capacitiva PCAP W10IM3S-PCH2-POE

de tela sensível ao toque multitouch10,1"Arm® Cortex®-A53 Quad-core

Visão geral
O Winmate W10IM3S-PCH2-POE é um Panel PC HMI de 10,1 polegadas da série S com processador ARM A53 quad-core (2,0 GHz). Projetado para controlo de máquinas, automação industrial e interfaces de operador, apresenta design sem ventoinha e consumo ultrabaixo, proteção frontal IP65 e alimentação via Power over Ethernet (PoE). Módulos opcionais incluem câmara frontal 2 MP, leitor RFID HF (13,56 MHz) e conectividade sem fios. Suporta Android (padrão) e distribuições Linux opcionais.

Principais características

• Ecrã 10,1" 1280 x 800 P-CAP multi-touch
• Design fanless e consumo de energia ultrabaixo
• Suporte PoE PD (IEEE 802.3at, até 25 W)
• Câmara frontal 2 MP e leitor HF RFID (13,56 MHz) opcionais
• Proteção frontal IP65 contra água e poeira
• Suporta sistemas operativos Android ou Linux

Detalhes do produto
Ecrã

• Tamanho: 10,1 polegadas
• Touch/Vidro: Projected Capacitive Multi-Touch (4 pontos)
• Resolução: 1280 x 800
• Brilho: 350 nits (1000 nits opcional)
• Rácio de contraste: 800:1
• Ângulos de visualização: 85/85/85/85
• Área ativa: 216.96 x 135.6 mm

Especificação do sistema

• Processador: ARM A53 (Quad Core 2.0 GHz)
• Memória: 4 GB LPDDR4
• Armazenamento: 32 GB eMMC onboard
• Sistema operativo: Android 11 (atualizável para Android 13) por defeito; opcional: Linux Yocto 5.15.47 (QT 5.15) ou Ubuntu Server 22.04
• WLAN e Bluetooth opcionais

Mecânica

• Dimensões: 264 x 173 x 36 mm
• Corte (cut out): 250 x 159 mm
• Peso: 1,2 kg
• Montagem: Panel mount; VESA mount
• Caixa: Moldura frontal em plástico com tampa traseira metálica

Ambiente

• Humidade de funcionamento: 10%–90% RH, sem condensação
• Temperatura de funcionamento: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 60°C
• Choque / Vibração: Conforme MIL-STD-810H
• Grau de protecção frontal: IP65

Certificação

• CE
• FCC

Portas I/O

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Serial: 1 x RS232/422/485 (default RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Vídeo: 1 x saída Micro HDMI (opcional)
• Áudio: 1 x Speaker
• Slot SD: 1 x Micro SD (max 32 GB)

Acessórios

• Adaptador 100~240V AC para DC
• Cabo de alimentação
• Cabo adaptador Terminal Block para 2.5Ø fêmea
• Cabo open wire com conector de terminal block
• Parafusos VESA

Alimentação

• Tensão: 12V DC via terminal block (padrão); opcional 9~36V
• Adaptador: 12V 50W
• PoE: PoE (PD) conforme IEEE 802.3at (25 W)

Câmara

• Câmara frontal: 2 MP (opcional)

Especificações técnicas

• Modelo: W10IM3S-PCH2-POE
• Ecrã: 10,1" 1280 x 800 P-CAP, 350 nits (1000 nits opcional)
• Processador: ARM A53 (Quad Core 2.0 GHz)
• Memória: 4 GB LPDDR4
• Armazenamento: 32 GB eMMC onboard
• SO: Android 11 por defeito (atualizável para Android 13); opções Linux Yocto ou Ubuntu Server
• Rede: 1 x Gigabit LAN; PoE PD IEEE 802.3at (25 W)
• Módulos opcionais: Micro HDMI, RFID HF 13.56 MHz, câmara frontal 2 MP, WLAN, Bluetooth
• Proteção frontal: IP65
• Dimensões / Peso: 264 x 173 x 36 mm / 1,2 kg
• Montagem: Panel / VESA
• Temperatura / Humidade: 0°C a 50°C; 10%–90% RH sem condensação
• Choque / Vibração: Conforme MIL-STD-810H
• Certificações: CE, FCC
