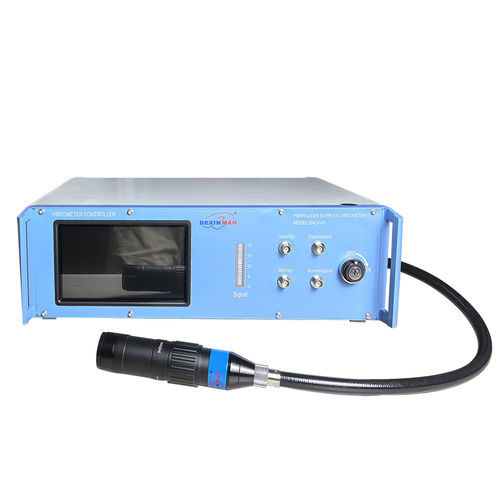

Medidor de vibração laser de efeito Doppler DXLV-03

O DXLV-03 é um vibrômetro laser Doppler por fibra, sem contato, para medição de deslocamento e velocidade de vibração em alta resolução, destinado a ensaios de pesquisa e aplicações de engenharia.

Principais características:

• Medição sem contato com alta resolução espacial e de deslocamento
• Design compacto e integrado por fibra com forte imunidade a interferências
• Não é afetado por luz ambiente ou cor da amostra
• Transmissão/recepção coaxial sem zonas cegas de medição
• Taxa de amostragem do sensor até 5 MHz
• Imunidade a condições de luz anormais > 60.000 lux

Casos de aplicação:

• Vibrômetro laser + câmara de ensaio com bloco de temperatura variável

  • Curso ajustável do eletrodo ≥ 3 mm, resolução 0,01 mm
  • Tamanho da amostra < 30 mm
  • Tensão de ensaio da câmara ≥ 10 kV
  • Faixa de aquecimento: ambiente até 250℃
  • Controlador de temperatura de marca importada
  • Proteções contra sobretensão térmica e sobrecorrente
• Vibrômetro laser + câmara de ensaio de alta temperatura

  • Curso ajustável do eletrodo ≥ 3 mm, resolução 0,01 mm
  • Tamanho da amostra < 30 mm
  • Tensão de ensaio da câmara ≥ 10 kV
  • Faixa de aquecimento: ambiente até 800℃
  • Controlador de temperatura de marca importada
  • Proteções contra sobretensão térmica e sobrecorrente
• Vibrômetro laser + dispositivo de ensaio de alta/baixa temperatura

  • Adequado para medição de deformação e vibração de dispositivos e materiais maciços
  • Tamanho da amostra < 40 mm
  • Tensão de ensaio da câmara ≥ 2 kV
  • Faixa aquecimento/resfriamento: -196℃ a 250℃
  • Controlador de temperatura de marca importada
  • Proteções contra sobretensão térmica e sobrecorrente
• Vibrômetro laser + dispositivo de ensaio para viga em balanço de filme fino

  • Utilizado com testes piezoelétricos de filme fino (E31) para medir coeficientes piezoelétricos (E31, D31, D33, E33) e deslocamento de espessura vs tensão
  • Medição em alta velocidade do deslocamento por flexão cantilever-substrato sob tensão aplicada

Especificações técnicas:

• Modelo: DXLV-03 (Vibrômetro laser Doppler por fibra)
• Tecnologia de chip optoeletrônico integrado
• Taxa de amostragem do sensor: 5 MHz
• Resolução de deslocamento: 0,01 nm
• Comprimento de onda do laser de medição: 1310 nm
• Faixa de frequência de medição: DC a 2,5 MHz
• Precisão de frequência de vibração: 0,02 %
• Faixa de velocidade de vibração: 4,5 m/s (padrão); versão alta velocidade até 20 m/s
• Saída analógica: ±5 V
• Software: interface de dados brutos e SDK para integração e desenvolvimento
• Alimentação: 12 V DC; consumo: 4 W
• Imunidade: tolera interferências luminosas anormais > 60.000 lux
