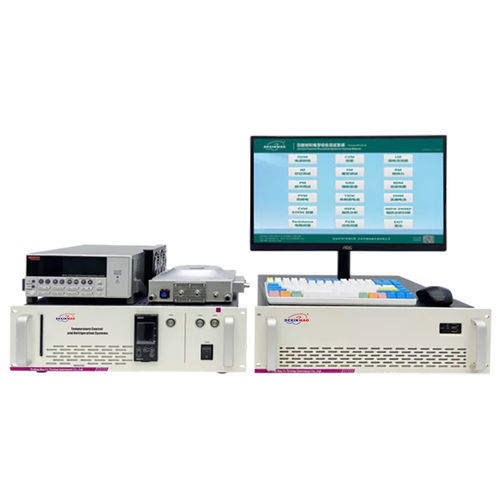

Testador industrial DXPCT series

de laboratório

Visão geral do produto
A série DXPCT analisa o coeficiente piroelétrico de amostras em função da temperatura e do tempo e gera espectros piroelétricos por meio de software integrado. São suportadas amostras em diferentes formatos (discos, cubos, tiras, cilindros). O sistema destina-se à avaliação e teste de materiais ferroelétricos e piezoelétricos e dispositivos relacionados.

Testador de coeficiente piroelétrico DXPCT-A
O DXPCT-A integra aquecimento, gabarito de medição, ecrã e software de controlo numa única unidade para melhorar a estabilidade de medição e simplificar a manutenção. Mede a temperatura de Curie e o coeficiente piroelétrico de cerâmicas piezoelétricas numa ampla faixa de temperatura até altas temperaturas.

Características do produto

• Plataforma de desenvolvimento RAM embutida que permite atualizações online e diagnóstico remoto
• Ecrã tátil capacitivo de 10,1” para controlo direto do equipamento
• Dispositivo de aquecimento, suporte de medição, ecrã e software integrados
• Maior estabilidade de medição e manutenção simplificada
• Capaz de testar temperatura de Curie e coeficiente piroelétrico de cerâmicas piezoelétricas
• Operação desde temperatura ambiente até altas temperaturas (ver parâmetros técnicos)

Parâmetros técnicos DXPCT-A

• Temperatura de medição: temperatura ambiente a 800℃
• Área do eletrodo: 100 mm²
• Precisão de controlo de temperatura: ±0.5℃
• Precisão de medição: ±0.5℃
• Taxa de subida de aquecimento: 1–5℃/min
• Taxa de descida: 1–5℃/min
• Condensador integrador: 10 μF (modelo A)
• Sensibilidade de aquisição de tensão: 0.1 mV
• Gama de tensão: 200 V
• Impedância de entrada de aquisição de tensão: 1 × 10¹² Ω
• Erro do gravador: <1%
• Dimensões: (550 × 480 × 500) mm
• Peso do equipamento: aprox. 26 kg
• Sistema de controlo: PC industrial integrado

Testador DXPCT-B
O DXPCT-B utiliza uma abordagem de integração de corrente com um amplificador de canal único de nível electrometer (corrente de polarização em nível de femtoampere) para medir a corrente piroelétrica acumulada num condensador integrador. Um módulo de aquisição de tensão de alta impedância e um sensor de temperatura de alta precisão fornecem os sinais processados por um computador industrial. Compatível com picoamperímetros (ex. Dexinmag, Keithley 6514/6485/6517B) para medição de corrente.

Parâmetros técnicos DXPCT-B

• Temperatura de medição: temperatura ambiente a 800℃
• Área do eletrodo: 100 mm²
• Precisão de controlo de temperatura: ±0.5℃
• Precisão de medição: ±0.5℃
• Taxa de aquecimento: 1–5℃/min
• Faixa de corrente: 100 fF ~ 20 mA
• Erro de medição: <1%
• Dimensões: (550 × 480 × 500) mm
• Peso do equipamento: aprox. 26 kg
• Sistema de controlo: computador industrial integrado

Software de teste
Software baseado em LabVIEW para aquisição de dados estável, recuperação após falta de energia e salvamento de imagens/dados. Suporta XP, Windows 7 e Windows 10 e é concebido para fluxos de ensaio fiáveis para materiais piroelétricos.

Interface do utilizador

• Interface multilíngue (chinês e inglês)
• Monitorização em tempo real do estado dos ensaios
• Ícones de estado para gestão do sistema
• Gestão de permissões de utilizador para controlo de acesso
• Funções de alarme de avaria para diagnóstico do equipamento

Resumo do produto
A série DXPCT mede a carga/corrente piroelétrica acumulada num condensador integrador pelos métodos de integração de carga (modelo A) ou de integração de corrente (modelo B). Os sinais de um módulo de aquisição de alta impedância e de um sensor de temperatura são processados por um PC industrial para determinar o coeficiente piroelétrico e propriedades relacionadas em função da temperatura.

Especificações técnicas

• Intervalo de temperatura de medição: temperatura ambiente a 800℃
• Área do eletrodo: 100 mm²
• Precisão de controlo de temperatura: ±0.5℃
• Precisão de medição: ±0.5℃
• Taxa de subida/descida: 1–5℃/min
• Condensador integrador: 10 μF (modelo A)
• Sensibilidade de aquisição de tensão: 0.1 mV
• Gama de tensão: 200 V
• Impedância de entrada de aquisição: 1 × 10¹² Ω
• Faixa de corrente (modelo B): 100 fF ~ 20 mA
• Erro de gravador/medição: <1%
• Dimensões: 550 × 480 × 500 mm
• Peso do equipamento: aprox. 26 kg
• Sistema de controlo: PC industrial integrado
