Sistema de teste para laboratório DX-DSC-10KV

Visão geral

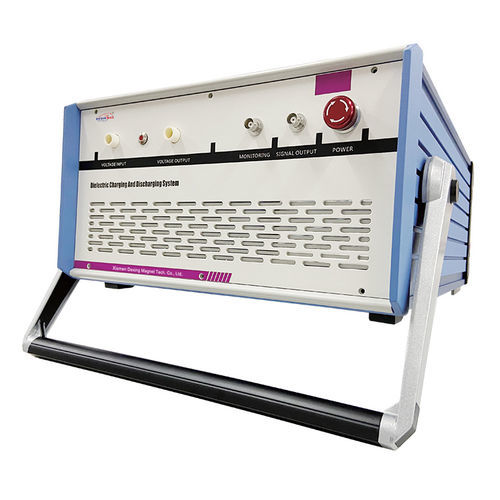

O sistema de carga e descarga dielétrico DX-DSC-10KV é um banco de ensaio Dexinmag projetado para estudar o comportamento de carga/descarga em alta tensão e o desempenho de armazenamento de energia de materiais dielétricos. O sistema integra um circuito de descarga de condensador dedicado, compatibilidade com amplificadores/fonte HV externos, aquisição de dados por osciloscópio e testes com temperatura variável opcionais.

Características

• Alta escalabilidade: conexão a amplificadores de alta tensão externos ou fontes DC HV.
• Alta capacidade de corrente de descarga: medição por sonda até 100 A (150 A; monitorização de correntes múltiplas).
• Flexibilidade de amostras: plataforma de carga personalizada adequada para filmes finos, filmes espessos e cerâmica.
• Aquisição de dados: captura de formas de onda com osciloscópio e cálculo direto da densidade de energia armazenada.
• Função de fonte de sinal: geração de formas de onda arbitrárias suportada.
• Testes em temperatura variável: de temperatura ambiente até 250℃; faixa de controlo do módulo 0–200℃.
• Teste de materiais polarizados: compatível com equipamentos de polarização para materiais piezelétricos e dielétricos.
• Baixa capacitância parasita e comutação rápida: comutador HV unipolar especial (SPDT) suportando até 10 kV com baixa capacitância parasita.
• Dois modos de descarga: subamortecido (circuito de descarga em curto) e sobreamortecido (resistor de precisão não indutivo como carga).
• Suporte a testes de fadiga: testes cíclicos automatizados disponíveis.
• Faixa de operação: tensões típicas até 10 kV e correntes na faixa de mA quando aplicável.

Circuito de teste e operação
O sistema utiliza um circuito de descarga de condensador dedicado. A amostra dielétrica é carregada até a tensão alvo e, ao fechar um interruptor MOS de alta velocidade, a energia armazenada é liberada para uma carga resistiva. A tensão/corrente dependente do tempo na amostra durante a descarga é registada por um dispositivo de aquisição (osciloscópio) e usada para calcular a densidade de energia de descarga e métricas relacionadas. A seleção de diferentes resistências de carga altera a velocidade de descarga (comportamento RC); podem ser usadas várias resistências ou redes de resistores para atingir as taxas de descarga desejadas. Para ensaios em kV elevados, as amostras são normalmente imersas em óleo de silicone.

Especificações técnicas

• Modelo do equipamento: DX-DSC-10KV
• Largura de banda da sonda de corrente: 120 MHz
• Corrente de pico: 0–100 A (150 A; monitorização de correntes múltiplas)
• Resolução de aquisição de corrente: 1 mA
• Opções de módulo de fonte HV: 3 kV, 5 kV, 10 kV, 15 kV (corrente: 0–5 mA)
• Classificação do interruptor: 1 milhão de operações, tensão de ruptura até 15 kV
• Faixa de controlo de temperatura (módulo): 0–200 ℃
• Estabilidade e precisão da temperatura: 0.1 ℃
• Amostras de teste: filme fino, filme espesso, cerâmica, vidro, etc.
• Notas: energia de descarga e temporização dependem da capacitância da amostra, resistência de carga e resposta dielétrica não linear/ dependente da frequência.

Aplicações e notas

• Avaliação laboratorial do armazenamento de energia dielétrica e da dinâmica de carga/descarga.
• Compatível com configurações de polarização e ensaios piezelétricos.
• Recomenda-se seguir procedimentos de segurança HV e usar imersão em óleo para ensaios em alta tensão.
