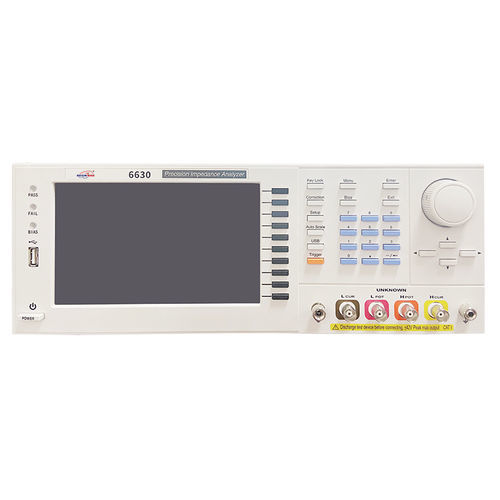

Analisador de impedância DX6630 series

de monitoramentode laboratóriode tensão

Princípio
Um analisador de impedância mede a impedância elétrica complexa de um dispositivo em função da frequência, registando simultaneamente tensão e corrente com deteção de fase durante uma varrida de frequência. As grandezas medidas incluem a magnitude da impedância, as partes real e imaginária e a fase; a partir destas medidas derivam-se parâmetros de circuito equivalente como condutância, indutância e capacitância.

Características

• Ampla faixa de frequência da fonte de sinal: DC: 10 Hz–1/3/5/10/20/30/50 MHz (dependendo do modelo)
• Alta precisão de medição: precisão básica ±0,05 %
• Função ALC: controlo automático de nível para estabilizar a amplitude do sinal
• Comutação de impedância de saída: 25 Ω / 100 Ω (comutável)
• Compatível com vários acessórios de teste: modo medidor, teste multi-etapas e acessórios combinados (incluindo acessórios para líquidos e de constante dielétrica)
• Visor: até quatro parâmetros de componente em modo medidor; visualização simultânea de indutância e Rdc
• Funções de correção: compensação open, short e load
• Velocidade de medição ultrarrápida: < 3 ms (mais rápida)
• Classificação e manuseamento: classificação automática incondicional, comparador e classificação BIN via interface Handler
• Interfaces: RS-232, GPIB, Handler, LAN, USB Host/Device
• Aplicações: adequado para I&D, laboratórios e ambientes de teste de produção
• Software de operação: software opcional disponível para recolha completa de dados e análise

Especificação (tabela resumo)
Modo de medição: modo medidor, teste multi-etapas
Circuito equivalente: série, paralelo
Calibração: open, short, load
Compensação de comprimento de linha: 0 / 0,5 / 1 / 2 m
Teste multi-etapas: 50 grupos, 15 passos por grupo
Classificação BIN: até 9 níveis
Comparador: ABS, Δ ABS, Δ %, OFF
Armazenamento interno: 100 grupos de definições de teste LCR; 50 grupos de definições multi-etapas
Armazenamento USB Host: ficheiros de definições LCR e multi-etapas, imagens BMP
Modo de trigger: automático, manual, RS-232, GPIB, Handler
Comunicação: RS-232, GPIB, Handler, LAN, USB Host/Device
Alimentação: 90–264 Vac, 47–63 Hz; consumo máximo 30 W
Visor: 7 polegadas TFT a cores (800 × 480)
Ambiente de funcionamento: Temperatura 10–40 °C; Humidade 20–90 % RH
Dimensões (L × A × P): 336 × 147 × 340 mm
Peso: 3 kg

Parâmetros (modelo / frequência de teste)
DX6630-1: 10 Hz – 1 MHz
DX6630-3: 10 Hz – 3 MHz
DX6630-5: 10 Hz – 5 MHz
DX6630-10: 10 Hz – 10 MHz
DX6630-20: 10 Hz – 20 MHz
DX6630-30: 10 Hz – 30 MHz

Sinal AC de teste e precisão de medição (itens selecionados)
Resolução de frequência: seis dígitos
Precisão de saída de frequência: 7 ppm ± 0,01 %
Precisão básica: ±0,05 %
Gama de tensão do sinal de teste: 10 mV – 2 V rms
Resolução mínima de tensão: 1 mV
Precisão ALC OFF: 10 % × tensão definida ± 2 mV
Precisão ALC ON: 6 % × tensão definida ± 2 mV
Gama de corrente do sinal de teste: 200 μA – 20 mA rms
Resolução mínima de corrente: 10 μA
Precisão de corrente ALC OFF: 10 % × corrente definida ± 20 μA
Sinal DC de teste: 1 V (fixo)
Impedância de saída: 25 Ω ou 100 Ω (comutável)
Tempo de medição (mais rápido): < 3 ms

Parâmetros de medição e intervalos de visualização
|Z| : 0,000 m - 9999,99 M
R, X : ±0,000 mΩ - 9999,99 MΩ
|Y| : 0,00000 μS - 999,999 kS
G, B : ±0,00000 μS - 999,999 kS
θ (RAD): ±0,00000 - 3,14159
θ (DEG): ±0,000° - 180,000°
Cs, Cp: ±0,00000 pF - 9999,99 F
Ls, Lp: ±0,00 nH - 9999,99 kH
D: 0,00000 - 9999,99
Q: 0,00 - 9999,99
Δ: ±0,00 % - 9999,99 %
Rdc: 0,00 m - 99,9999 MΩ
εr', εr'': 0 - 100000
μr', μr'': 0 - 100000

Resumo de aplicações
Analisador de impedância para caracterização de componentes eletrónicos, circuitos e materiais dielétricos (incluindo tecidos biológicos, amostras alimentares e geológicas). Projetado para I&D, laboratórios e testes de produção.

Características técnicas

• Série: DX6630 (modelos: DX6630-1 / -3 / -5 / -10 / -20 / -30)
• Precisão básica: ±0,05 %
• Resolução mínima tensão: 1 mV; resolução mínima corrente: 10 μA
• Impedância de saída: 25 Ω / 100 Ω (comutável)
• Tempo de medição (mais rápido): < 3 ms
• Visor: 7 polegadas TFT a cores (800 × 480)
• Interfaces: RS-232, GPIB, Handler, LAN, USB Host/Device
• Alimentação: 90–264 Vac, 47–63 Hz, max 30 W
• Dimensões: 336 × 147 × 340 mm; Peso: 3 kg
