Sistema de teste ferroelétrico DX-FE2000

de laboratóriode alta tensão

Visão geral

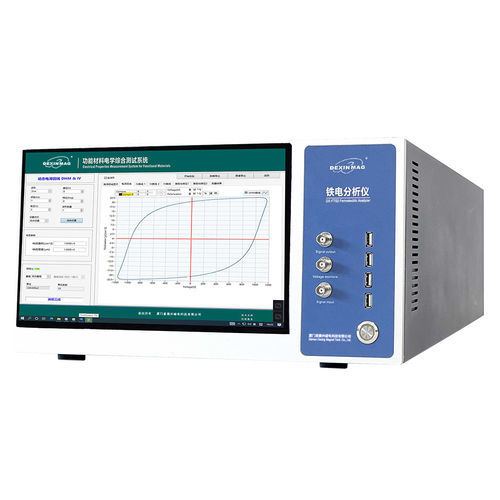

O sistema de teste ferroelétrico DEXINMAG DX-FE2000 é uma plataforma integrada para caracterização ferroelétrica, piezoelétrica e dielétrica. Reúne múltiplas funções de teste e aquisição de alta velocidade num único host e aceita ligação a amplificadores de alta tensão externos para extensão de faixa.

Funções de medição:

• DHM – Medição dinâmica do ciclo de histerese
• CVM – Medição CV
• LM – Medição de corrente de fuga
• FM – Medição de fadiga
• PM – Medição por pulso
• PYM – Medição piroelétrica
• DTS – Medição dielétrica por termometria
• RT – Medição de resistência
• PZM – Medição piezoelétrica
• CHM – Medição estática do ciclo de histerese
• IM – Medição de manchas
• RM – Medição de retenção
• BDM – Teste de ruptura
• TSDC – Medição de corrente termicamente estimulada
• ECM – Teste de placa elétrica
• POM – Polarização em banho de óleo

Configuração do instrumento:
O sistema integra um host informático industrial dedicado e eletrónica de medição incluindo circuito de teste, amplificador operacional e unidade de processamento de dados.

• Host: motherboard industrial, CPU i5 ou superior, RAM ≥ 8 GB, SSD ≥ 250 GB, placa de rede, interface USB, drive DVD, saída VGA, Windows 7 e software Dexinmag pré-instalados.

Calibração e expansão:

• Módulo de calibração: módulos internos de teste de resistência e capacitância de alta precisão para auto-calibração e melhoria da precisão.
• Expansão de dispositivo: compatível com mesas quente/frio, equipamentos de teste de alta temperatura, probe stations, amplificadores HV, medidores de alta resistência, analisadores de impedância, controladores de temperatura para interferômetro laser, source-meters digitais, etc.

Partes expansíveis / Dispositivos de teste:

• Fixação para bloco — para teste de filme espesso, materiais ferroelétricos bulk e ensaios de ruptura.
• Probe station quatro‑pontas para filme fino — (temperatura ambiente até 200°C) para testes ferroelétricos em filme espesso, piezoelétricos (e31) e piroelétricos.
• Palco quente/frio de ampla zona para filme fino — (−196°C a +600°C) para testes ferroelétricos e piroelétricos em ampla faixa de temperatura.
• Probe station para filme fino — testes ferroelétricos à temperatura ambiente para filmes finos e espessos.

Opções de amplificadores de alta tensão (materiais bulk):

• DXAM-10KV: ±10 kV; 0–20 mA; freq. máx. 5 kHz.
• Trek 609E-6: ±4 kV; 0–20 mA; freq. máx. 6 kHz.
• Trek 610E: ±10 kV; 0–2 mA; freq. máx. 600 Hz.

Opção de teste piezoelétrico / interferômetro laser:

• Interferômetro laser SIOS sonda óptica de canal único — resolução min. 0,3 nm; alcance de deformação 100 nm – 2579,50 μm.

Interfaces:

• Porta USB Host: Tipo A (mouse/teclado/pendrive).
• Interface USBTMC: Tipo B (USBTMC/USB488/USB 2.0 TMC compatível, conectável a PC externo).
• LAN: Ethernet 10/100/1000 Base-T.
• Saída de vídeo: mini D-Sub 15 pinos (compatível VGA).

Proteção do analisador & notas:

• Proteção contra ruptura: circuito de medição com tensão de suporte até 25 kV. Ao usar amplificadores TREK externos, utilize o módulo de proteção HV Dexinmag conforme orientação do fornecedor.

Indicadores ambientais do analisador:

• Ambiente de funcionamento: Temperatura +5°C a +40°C; Humidade (bulbo húmido < +29°C) 20%–80% não condensante; Altitude 0–2.000 m; Vibração ≤ 0,21 Grms (5–500 Hz).
• Ambiente fora de funcionamento: Temperatura −10°C a +60°C; Humidade (bulbo húmido < +40°C) 20%–90% não condensante; Altitude 0–4.572 m; Vibração ≤ 2,09 Grms (5–500 Hz).

Características / Especificações técnicas:

• Marca: DEXINMAG (Dexinmag).
• Modelo: DX-FE2000.
• Tensão interna: ±10 V (amplificadores HV externos suportados).
• Opções de expansão HV: ±20 V, ±100 V, ±200 V, ±500 V, 4 kV, 10 kV, 20 kV (com módulos de proteção adequados).
• Resolução ADC: 18 bits.
• Resolução mínima de carga: < 10 fC.
• Resolução mínima de área: < 1 μm² (conforme especificação).
• Faixas máximas de carga reportadas: 276 μC; 27,6 mC (dependendo da faixa).
• Faixas máximas de área reportadas: 2,76 cm²; >100 cm² (dependendo da faixa).
• Frequência máxima de teste de ciclo de histerese: até 500 kHz (exemplos reportados).
• Frequência mínima de teste: 0,03 Hz.
• Largura de pulso mínima: 0,5 μs.
• Tempo de subida mínimo do pulso (5 V): 400 ns.
• Largura de pulso máxima: 1 s.
• Atraso máximo entre pulsos: 40 ks.
• Resolução do clock interno: 25 ns.
• Corrente de fuga mínima (integração máx. 20 s): < 1 pA.
• Capacitância de entrada: aprox. 60 fF.
• Entrada de impedância: sim.
