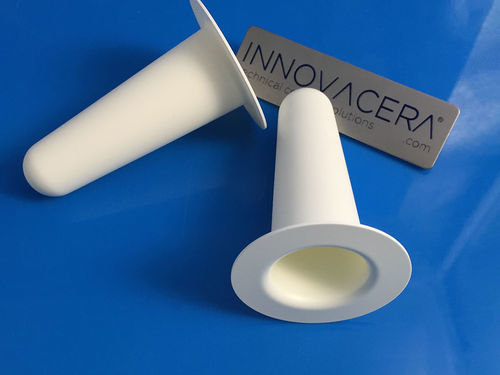

Cadinho em nitreto de boro

em nitreto de boro pirolítico (PBN)

O nitreto de boro pirolítico é uma qualidade de nitreto de boro hexagonal. É produzido pelo processo de deposição química em fase vapor para criar seu corpo sólido e todos os cristais de nitreto de boro crescem paralelos à superfície sobre a qual o vapor é depositado. Devido à natureza do processo CVD, as peças de PBN geralmente são solicitadas com uma espessura de parede não superior a 3 mm. O PBN também é uma boa escolha para a pureza extremamente alta do nitreto de boro. 99,99% é a qualidade típica. O processo CVD confere a este nitreto de boro pirolítico uma estrutura em camadas quase perfeita, o que leva a uma condutividade térmica anisotrópica, tornando-o um material ideal para fabricar cadinhos para o crescimento de cristais. Aplicações das cerâmicas de nitreto de boro pirolítico: - Crescimento de cristais (VGF, cadinho LEC) - Cadinho para epitaxia por feixe molecular (MBE) - Aquecedor MOCVD - Janela infravermelha PBN - Tubo de onda progressiva (TWT) (haste de suporte PBN) - Revestimento de grafite PBN - Isolante para equipamentos de vácuo de alta temperatura Características das cerâmicas de nitreto de boro pirolítico: - A cor do PBN é marfim e marrom-alaranjado, não tóxico, sem porosidade, fácil de processar. - A pureza atinge 99,99%, densificação da superfície, boas propriedades de barreira a gases. - A resistência aumenta à medida que a temperatura sobe e atinge o pico a 2200°C. - Resistência a ácidos, álcalis, sais e reagentes orgânicos. Além disso, não reage com a maioria dos metais fundidos e materiais semicondutores. - Excelente resistência a choques térmicos, excelente condutividade térmica, baixo coeficiente de expansão térmica. - Alta resistência, alta rigidez dielétrica, baixa constante dielétrica, baixo fator de dissipação, excelente capacidade para micro-ondas e raios infravermelhos. - Anisotropia nas propriedades mecânicas, térmicas e elétricas. Propriedades das cerâmicas de nitreto de boro pirolítico: Propriedade | Unidade | Valor ---|---|--- Constante de rede | μm | a: 2,504 x 10^-10 c: 6,692 x 10^-10 Densidade | g/cm3 | 2,10-2,15 (cadinho PBN); 2,15-2,19 (placas PBN) Microdureza (Knoop)(lado ab) | N/mm2 | 691,88 Resistividade | Ω*cm | 3,11 x 10^11 Resistência à tração | N/mm2 | 153,86 Resistência à flexão | N/mm2 | 243,63 (⊥C), 197,76 (⊥C) Módulo de elasticidade | N/mm2 | 235690 Condutividade térmica | W/m*k | direção “a” 60 (200°C), direção “c” 2,60 (200°C) Rigidez dielétrica (à temperatura ambiente) | KV/mm | 56 Especificações principais: - Material: Nitreto de boro pirolítico (PBN) - Pureza: Até 99,99% - Método de produção: Deposição química em fase vapor (CVD) - Aplicações: Crescimento de cristais, cadinhos MBE, aquecedores MOCVD, janelas IR, hastes de suporte TWT, revestimento de grafite, isolantes de alta temperatura - Condutividade térmica: Anisotrópica, até 60 W/m*K (direção a a 200°C) - Rigidez dielétrica: 56 KV/mm à temperatura ambiente - Densidade: 2,10-2,19 g/cm³ dependendo da forma - Cor: Marfim a marrom-alaranjado - Excelente resistência química e a choques térmicos
