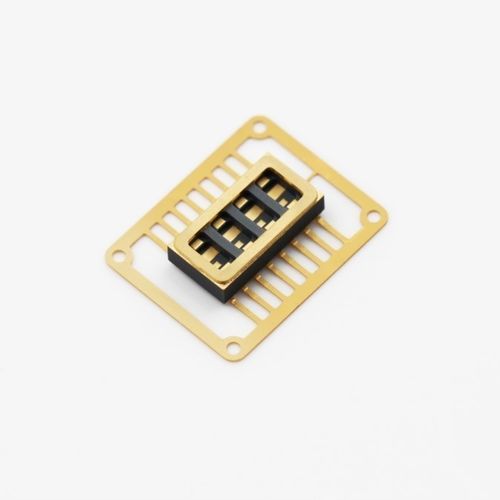

Caixa de montagem retangular CSOP

quadradaem cerâmicaeletrotécnico

O Ceramic Small Outline Package (CSOP) é uma solução de encapsulamento cerâmico para CI de alta confiabilidade, concebida para sistemas eletrónicos miniaturizados que exigem resistência mecânica, estabilidade térmica e desempenho elétrico estável. Fabricado por processos cerâmicos avançados e metalização de precisão, o CSOP protege os circuitos integrados e assegura interligações fiáveis em ambientes exigentes.

Principais características

• Miniaturização através de terminais em forma de asa que reduzem a tensão mecânica nas soldas.
• Alta resistência a impactos mecânicos e vibrações para aplicações de alta confiabilidade.
• Elevada precisão dimensional e metalização estável para interligações fiáveis.
• Adequado para montagem em PCB de alta densidade.
• Vários passos de terminais disponíveis (exemplos: 1,27 mm, 1,00 mm, 0,80 mm, 0,65 mm, 2,54 mm).

Aplicações

• Encapsulamento de diversos circuitos integrados (CI).
• Componentes eletrónicos de alta confiabilidade para aeroespacial e defesa.
• Sistemas de controlo industrial e automação.
• Dispositivos médicos e instrumentação de precisão.

Especificações técnicas (resumo)

• Estrutura externa

  • Comprimento (L): 5 – 75 mm (tolerância ±1%); dimensões especiais 2 – 100 mm (±0,6%).
  • Largura (W): 5 – 75 mm (tolerância ±1%); dimensões especiais 2 – 100 mm (±0,6%).
  • Espessura (H): 0,8 – 4,0 mm (tolerância ±3%); dimensões especiais 0,4 – 5,0 mm (±2%).
  • Espessura de camada única (h): disponível 0,12, 0,15, 0,20, 0,25 mm (±0,02); especial 0,10 mm (±0,01).
• Estrutura interna

  • Diâmetro do furo (Φp1): 0,13, 0,17, 0,20, 0,25, 0,30, 0,34, 0,42 mm (±0,01); também 0,08, 0,10 mm (±0,01).
  • Espaçamento de furos (s1): mínimo 3·Φp1.
  • Distância do furo à borda (s2): mínimo 3·Φp1.
  • Pad (Φp2): Φp1 + 0,1 mm (ou Φp1 + 0,05 mm para dimensões especiais).
  • Raio do furo lateral (R): 0,17, 0,21, 0,25, 0,30 mm.
  • Espaçamento de furos (s3): mínimo 3·R.
  • Desvio de posição via (s4): ±0,02 (padrão); ±0,015 (especial).
• Metalização

  • Largura de linha (A): mínimo 0,08 mm (±20%); especial min 0,05 mm (±10%).
  • Largura de linha >0,10 mm: tolerância ±0,02 (padrão); especial ±0,01.
  • Espaçamento de linha (B): mínimo 0,08 mm (±20%); especial min 0,05 mm (±0,01).
  • Espaçamento de linha >0,10 mm: tolerância ±0,02.
  • Distância do padrão à borda (C): mínimo 0,20 mm (padrão); especial 0,00 mm.

Modelos padrão

• CSOP04-01 — Terminais: 4; Passo: 2,54 mm; Cavidade: 2,60 × 2,30 mm; Dimensões externas: 5,40 × 4,00 mm; Vedação: Plana.
• CSOP08-02 — Terminais: 8; Passo: 1,27 mm; Cavidade: 2,74 × 3,00 mm; Dimensões externas: 5,00 × 4,40 mm; Vedação: Plana.
• CSOP14-03 — Terminais: 14; Passo: 1,27 mm; Cavidade: 4,50 × 2,40 mm; Dimensões externas: 9,00 × 6,00 mm; Vedação: Plana.
• CSOP16-02 — Terminais: 16; Passo: 1,27 mm; Cavidade: 1,60 × 2,20 mm; Dimensões externas: 10,50 × 5,40 mm; Vedação: Plana.
• CSOP16D — Terminais: 16; Passo: 1,27 mm; Cavidade: 5,00 × 3,00 mm; Dimensões externas: 10,50 × 7,50 mm; Vedação: Plana.
• CSOP20-01 — Terminais: 20; Passo: 1,27 mm; Cavidade: 6,00 × 4,00 mm; Dimensões externas: 12,70 × 7,50 mm; Vedação: Plana.
• CSOP20-02 — Terminais: 20; Passo: 0,65 mm; Cavidade: 2,80 × 2,80 mm; Dimensões externas: 6,60 × 5,50 mm; Vedação: Plana.
• CSOP24-03H — Terminais: 24; Passo: 0,65 mm; Cavidade: 4,60 × 2,00 mm; Dimensões externas: 8,60 × 6,30 mm; Vedação: Plana.
• CSOP32-02 — Terminais: 32; Passo: 1,27 mm; Cavidade: 12,00 × 9,70 mm; Dimensões externas: 20,47 × 12,70 mm; Vedação: Plana.
• CSOP56-01 — Terminais: 56; Passo: 0,80 mm; Cavidade: 10,80 × 10,30 mm; Dimensões externas: 27,30 × 13,30 mm; Vedação: Plana.
