Conexão passa-muro para fornos e estufas

para fonte de alimentaçãode vácuomulti-passagens

Visão geral do produto

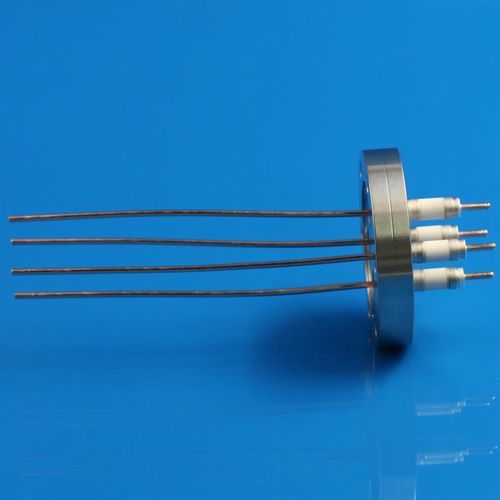

O passador cerâmico a vácuo CF35 de 4 pinos da Innovacera foi otimizado para transmissão de potência em ambientes de vácuo exigentes. Possui diâmetro de condutor de 0,094" (2,3876 mm) por pino e é projetado para montagem em flange CF2.75.

Especificações técnicas

• Número de pinos: 4
• Tensão nominal: 10 kV
• Corrente nominal: 30 A
• Diâmetro do condutor: 0,094" (2,3876 mm)
• Material do condutor: Cobre, Molibdénio ou ligas personalizadas
• Isolador: Cerâmica de alumina 95%
• Flange: CF2.75 (CF35)
• Temperatura de operação: -269 a 450 °C
• Pressão máxima: 1500 psig
• Dimensões: OD 69.5 × 169 mm

Vantagens

• Ate 30 A por condutor para transmissão de alta corrente
• Desempenho estável a 10 kV em condições de vácuo
• Excelente condutividade com condutores de cobre sem oxigênio
• Vedação cerâmica‑metal confiável para integridade do vácuo
• Projetado para integração direta em sistemas de alimentação

Aplicações

• Sistemas de vácuo de alta potência
• Forno de vácuo industrial
• Integração de passadores de potência
• Sistemas de potência para plasma

Informações adicionais

• Opções de condutor: Cobre sem oxigênio para máxima condutividade, Molibdénio para estabilidade a altas temperaturas, ou ligas personalizadas mediante solicitação.
• A vedação cerâmica‑metal com alumina 95% mantém a integridade UHV em condições extremas.
• Adequado para sistemas de Ultra-High Vacuum (UHV) que exigem resistência térmica e estabilidade estrutural.

Características / especificações técnicas

• Pinos: 4
• Tensão: 10 kV
• Corrente: 30 A
• Diâmetro do condutor: 0,094" (2,3876 mm)
• Material do condutor: Cobre, Molibdénio ou personalizado
• Isolador: Cerâmica de alumina 95%
• Tipo de flange: CF2.75 (CF35)
• Faixa de temperatura: -269 °C a 450 °C
• Pressão máxima: 1500 psig
• Dimensões: OD 69.5 × 169 mm
