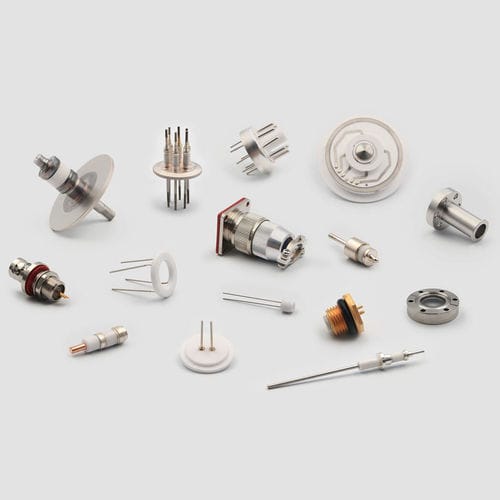

Conexão passa-muro de vácuo

vedada hermeticamenteresistente a produtos químicosresistente à abrasão

Visão geral
A INNOVACERA fornece componentes cerâmica‑metal, vidro‑cerâmica e vidro‑metal herméticos e estanques ao vácuo para aplicações industriais, aeroespaciais e médicas. Essas montagens combinam a resistência a altas temperaturas e à corrosão das cerâmicas com a resistência mecânica e tenacidade dos metais. A INNOVACERA oferece suporte técnico e soluções de selagem sob medida.

Materiais de vedação cerâmica‑metal:
Material de carcaça / Isolador / Condutor
Ligas NiFe & NiFeCO (Kovar) / Al2O3 94%-99% / Kovar; Kovar com núcleo de cobre
SST séries 300 & 400 / AlN / Liga 52
Cu e ligas de Cu / BeO / Inconel
Inconel / / Aços inoxidáveis
Ligas 42, 46, 49 / /

Propriedades do selo hermético:

• Hermeticidade: até 1×10-9 atm cc/sec He
• Temperatura de trabalho: > 500°C dependendo de materiais e geometria
• Resistência de isolamento: normalmente superior a 1 GΩ @ 100 VDC

Características da vedação cerâmica‑metal:

• Alta resistência à abrasão
• Alta resistência mecânica
• Projetado para pressões superiores a 10.000 PSI
• Uso em altas temperaturas
• Baixa perda dielétrica
• Testado quanto a vazamentos por espectrômetro de massas
• Alta estabilidade química

Processo de soldagem/união cerâmica‑metal:

• Limpeza
• Aplicação de pasta
• Metalização
• Banho de níquel
• Montagem
• Brazing (brasagem)
• Inspeção e embalagem

Aplicações da vedação cerâmica‑metal:

• Isoladores de relés
• Capacitores
• Magnetrons
• Tubos de onda viajante (TWT)
• Componentes de tubos de raios X
• Instrumentação eletrocirúrgica
• Pacotes implantáveis e feedthroughs
• Detectores de gás
• Microscópios eletrônicos (TEM, SEM)
• Feedthroughs de alta tensão
• Feedthroughs de alta temperatura
• Feedthroughs RF
• Optoeletrônica e tubos de potência
• Tubos laser
• Tiristores
• Diodos
• Etc.

Características / Especificações técnicas

• Marca: INNOVACERA
• Tipo de produto: Componentes herméticos estanques ao vácuo cerâmica‑metal, vidro‑cerâmica e vidro‑metal
• Hermeticidade típica: até 1×10-9 atm cc/sec He
• Temperatura de trabalho: > 500°C (dependente de material e geometria)
• Resistência de isolamento: > 1 GΩ @ 100 VDC (típico)
• Materiais típicos de carcaça: Ligas NiFe & NiFeCO (Kovar), aços inox séries 300 & 400, Cu e ligas de Cu, Inconel, ligas 42/46/49
• Materiais típicos de isolador: Al2O3 94%-99% (alumina), AlN, BeO
• Materiais típicos de condutor: Kovar, Kovar com núcleo de cobre, Liga 52, Inconel, aços inoxidáveis
• Desempenho mecânico: alta resistência à abrasão, alta resistência mecânica, adequado para pressões >10.000 PSI
• Controle de qualidade: testado por espectrômetro de massas quanto a vazamentos
