Conexão passa-muro para semicondutor

de vácuomulti-passagensvedada hermeticamente

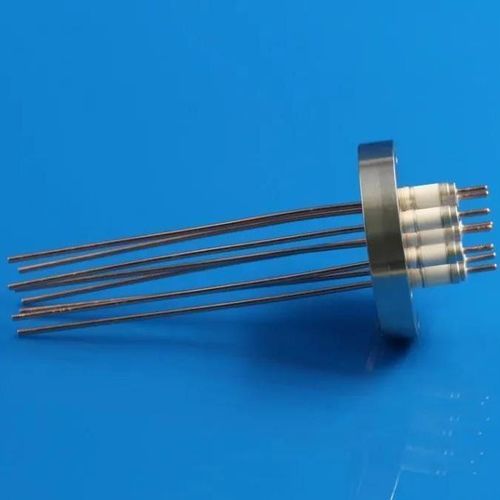

Visão geral Passagem de vácuo cerâmica de 8 pinos de alta confiabilidade Innovacera, projetada para sistemas UHV e compatível com flanges CF35 (CF2.75). Fornece uma alternativa às passagens com vedação cerâmica-metal padrão, com classificação de tensão, configuração de pinos e padrão de flange equivalentes, além de permitir personalização e prazos de entrega mais curtos.

Vantagens

• Equivalente às especificações das passagens com selo cerâmica-metal padrão
• Suporta 10 kV de alta tensão e 30 A de corrente
• Vedação hermética confiável para UHV
• Flange padrão CF2.75 para substituição fácil com interfaces CF35
• Material do condutor (Molibdênio ou Cobre) e layout dos pinos personalizáveis
• Desenhos CAD e suporte de engenharia disponíveis

Aplicações

• Equipamentos para semicondutores
• Câmaras de vácuo
• Sistemas de ensaio de alta tensão
• Sistemas de feixe de íons e plasma
• Sistemas de vácuo ultraalto (UHV)

Especificações técnicas

• Número de pinos: 8
• Classificação de tensão: 10 kV
• Classificação de corrente: 30 A
• Diâmetro do condutor: 0,094 polegada (2,3876 mm)
• Material do condutor: Cobre ou Molibdênio (ou personalizado)
• Isolante: Cerâmica de Alumina 95 %
• Flange: CF2.75 (CF35)
• Faixa de temperatura de operação: -269 a 450 °C
• Pressão máxima: 1500 psig
• Tamanho total: OD 69,5 × 169 mm
