Cerâmica tubular IN-CM-400 series

de isolamento

Visão geral do produto

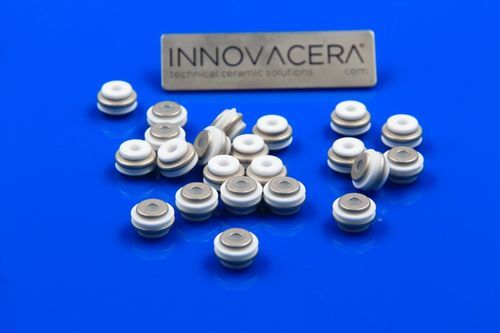

As buchas cerâmicas metalizadas da série IN-CM-400 são projetadas para junção cerâmica-metal e aplicações de passagem isolada. A superfície metalizada permite brasagem e vedação hermética com componentes metálicos. INNOVACERA fornece peças padrão e diversas formas/tamanhos personalizados conforme requisitos industriais.

Capacidades

• Metalização para unir cerâmica a metal
• Capacidades de brasagem para conjuntos cerâmica-metal
• Serviço completo desde a cerâmica até componentes brasados
• Terminais cerâmicos hermeticamente selados disponíveis para montagem

Projetos e ilustrações
A página do produto inclui ilustrações de projeto e várias imagens que mostram buchas cerâmicas metalizadas e exemplos de projetos de conjuntos cerâmica-metal para passagens e terminais herméticos.

Peças e dimensões (tabela)
Part # | D | A | J
IN-CM-400 | 0.494 | 0.143 | 0.309
IN-CM-400-1 | 0.494 | 0.169 | 0.309
IN-CM-400-1M | 0.494 | 0.228 | 0.309
IN-CM-400-2 | 0.562 | 0.200 | 0.375
IN-CM-400-2M | 0.562 | 0.250 | 0.375
IN-CM-400-3 | 0.619 | 0.260 | 0.403
IN-CM-400-4 | 1.000 | 0.320 | 0.500
IN-CM-400-5 | 0.994 | 0.447 | 0.497
IN-CM-400-6 | 0.556 | 0.200 | 0.372
IN-CM-400-7 | 1.050 | 0.510 | 0.497
IN-CM-400-8 | 0.744 | 0.265 | 0.372
IN-CM-400-8-1 | 0.744 | 0.302 | 0.372
IN-CM-400-8-2 | 0.750 | 0.344 | 0.375
IN-CM-400-9 | 0.994 | 0.382 | 0.497
IN-CM-400-9-1 | 0.994 | 0.382 | 0.497
IN-CM-400-10 | 1.750 | 0.760 | 0.625
IN-CM-400-12 | 0.556 | 0.200 | 0.278
IN-CM-400-14 | 0.562 | 0.260 | 0.375

Características / especificações técnicas

• Material: cerâmica técnica com superfície metalizada para união a metal
• Aplicações: junção cerâmica-metal, passagens isoladas, terminais hermeticamente selados
• Capacidades de fabricação: processamento de metalização, brasagem e montagem em componentes hermeticamente selados
• Customização: diversas formas e tamanhos personalizados disponíveis
• Série de peças: série IN-CM-400 (múltiplas variantes com dimensões D, A, J especificadas)
