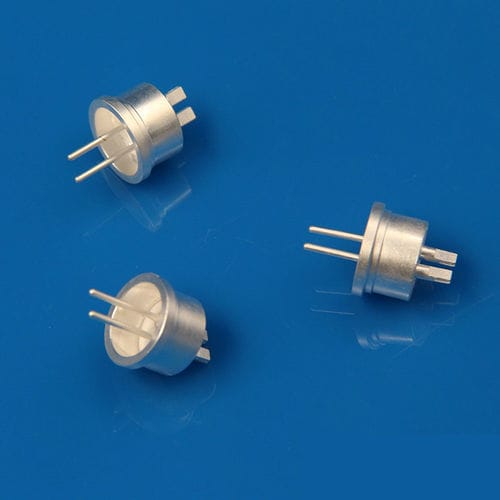

Conector de dados

de alimentação elétricaCCde alta corrente

Visão geral
Feedthroughs multipino herméticos cerâmica‑metal e vidro‑cerâmica‑metal fornecem conexões elétricas e de instrumentação seladas para ambientes de alto vácuo e ultra‑alto vácuo (UHV). Projetados para acoplamento em linha com conectores externos, algumas variantes aceitam conectores no lado atmosférico e no lado de vácuo para simplificar instalação e manutenção.

Aplicações

• Equipamentos de processamento de semicondutores
• Instrumentação analítica de teste e medição
• Transdutores e sensores de pressão
• Sistemas de medição e controle na geração de energia
• Aceleradores de partículas
• Fornos de alta temperatura
• Instalações de pesquisa em energia

Materiais e construção
Os receptáculos são fabricados em materiais de alta pureza compatíveis com vácuo. Os isoladores utilizam cerâmicas de alumina de alta resistência e baixa perda (94%–99% Al2O3) metalizadas por sinterização de metais refratários. Partes estruturais e de acoplamento estão disponíveis em Kovar®, aço inoxidável, ligas níquel‑ferro, ligas cobre‑níquel, molibdénio e Alumel®. Os conjuntos são brasados com ligas de cobre, ouro‑cobre ou prata‑cobre para garantir hermeticidade.

Materiais de selagem cerâmica‑metal

• 94%–99% Al2O3 — Kovar — Brasagem com cobre
• 94%–99% Al2O3 — Aço inoxidável — Brasagem ouro‑cobre
• 94%–99% Al2O3 — Liga níquel‑ferro — Brasagem prata‑cobre
• 94%–99% Al2O3 — Liga cobre‑níquel — (opção de brasagem)
• 94%–99% Al2O3 — Molibdénio — (opção de selagem direta)

Benefícios

• Selagem hermética adequada para aplicações em alto vácuo e UHV
• Alta tensão >12 kV CC
• Alta corrente até 40 A por pino
• Teste de estanqueidade a 1×10⁻¹⁰ mbar·L/s He
• Faixa de temperatura de operação de −250°C a +450°C
• Conformidade RoHS quando aplicável
• Configurações personalizadas disponíveis

Especificações técnicas

• Tipo de produto: Feedthroughs multipino cerâmica‑metal e vidro‑cerâmica‑metal (≥2 condutores)
• Isolante cerâmico: 94%–99% Al2O3 (alumina)
• Metais: Kovar®, aço inoxidável, ligas níquel‑ferro, ligas cobre‑níquel, molibdénio, Alumel®
• Materiais de brasagem: Ligas de cobre, ouro‑cobre, prata‑cobre
• Elétrico: Tensão >12 kV CC; Corrente até 40 A por pino
• Desempenho a vácuo: Hermético; teste de fuga a 1×10⁻¹⁰ mbar·L/s He; adequado para HV e UHV
• Faixa de temperatura: −250°C a +450°C
• Conformidade: RoHS quando aplicável
• Personalização: Disponível para requisitos específicos
