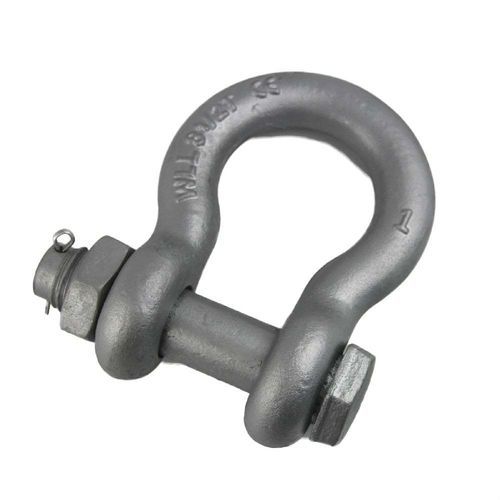

Manilha de elevação de cabeça móvel G2130

com fecho e porca de segurançapara aplicações marítimas

Visão geral
A manilha de âncora tipo parafuso G2130 3/8" é um grilhão de arco no padrão americano, com corpo forjado em aço carbono de alta resistência e parafuso, porca sextavada e pino cotovelo em aço ligado. O conjunto tipo parafuso fornece uma conexão permanente e resistente a vibrações, adequada para içamento, amarração, uso marítimo, construção e aplicações industriais. Disponível com fator de projeto 4:1 ou 6:1; as versões 6:1 são tratadas termicamente. Acabamentos padrão: galvanizado por imersão a quente, pintura em pó, eletroforese preta e cor natural. Cada manilha é individualmente testada, inspecionada e marcada permanentemente para rastreabilidade.

Introdução
A manilha de âncora tipo parafuso G2130 3/8" é fabricada segundo o desenho U.S. com corpo em arco e sistema de fixação parafuso + porca sextavada + pino cotovelo. Em comparação com manilhas com pino de rosca, o conjunto com parafuso oferece maior resistência ao afrouxamento por vibração e cargas repetidas, sendo adequado para conexões de içamento permanentes ou de longo prazo. O corpo é forjado em aço carbono; o parafuso é em aço ligado. As variantes tratadas termicamente (6:1) apresentam maiores cargas mínimas de ruptura.

Características do produto

• Manilha de âncora tipo U.S. G2130 com parafuso
• Corpo em arco forjado em aço carbono
• Parafuso, porca e pino cotovelo em aço ligado
• Disponível com fator 4:1 ou 6:1 (tratamento térmico para 6:1)
• Acabamentos: galvanizado por imersão a quente, pintura em pó, eletroforese preta, cor natural
• Teste individual de carga e marcação de identificação permanente
• Adequado para içamento, amarração, aplicações marítimas e industriais

Parâmetros
Carga de ruptura: 4 vezes / 6 vezes a C.T.E. (W.L.L.)
Superfície: Galvanizado a quente, Pintura em pó, Eletroforese preta, Cor natural
Material: Corpo em aço carbono; Parafuso em aço ligado
Tratamento térmico: Sim (6:1) / Não (4:1)

Tabela de dimensões & capacidades
Ref. | Tamanho (in.) | Carga de trabalho (t) | Peso (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00

Normas & Qualidade
MOQ: 100 peças. Embalagem: caixa + pallet de aço. Fabricado de acordo com ASME B30.26, Federal RR-C-271, ASTM A952 (quando aplicável), EN 13889, ISO 2415 e OSHA 1910.184. Fornecido com fator 4:1 ou 6:1 conforme especificação. Cada manilha passa por ensaios de carga, inspeções dimensionais e visuais, verificação de propriedades mecânicas, testes de dureza e tratamento térmico, inspeção de roscas e marcação permanente. Lotes incluem registos de inspeção e certificados de material. Aplicações: içamento aéreo, amarração de guindastes, talhas de corrente e cabo, talhas sintéticas, içamento marítimo/offshore, construção, mineração e manuseio industrial. Manutenção: inspecionar deformação, desgaste do parafuso, danos na rosca, corrosão, fissuras, estado do pino e marcação; retirar de serviço se exceder os limites.
