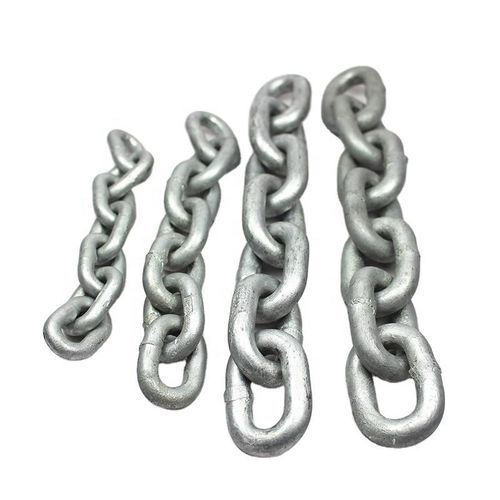

Corrente para âncora

rebocadoraem aço-carbonoem aço inox 316

Descrição do produto
A corrente DIN 766 é uma corrente soldada de elos curtos calibrada, fabricada de acordo com os requisitos dimensionais da norma DIN 766. É projetada para engrenar com precisão em engrenagens métricas de guincho e é utilizada para ancoragem e amarração em embarcações de recreio, iates, embarcações de pesca, embarcações de trabalho, pontões e pequenas embarcações comerciais. Materiais: aço carbono Classe 3 (acabamentos: galvanizado por imersão a quente, zincado, pintado a preto ou cor natural) e aço inox AISI 316. Cada lote de produção é calibrado, submetido a prova de carga, inspecionado nas soldas e verificado quanto às propriedades mecânicas para garantir precisão dimensional e operação confiável do guincho. Não destinada a içamento suspenso.

Introdução
DIN 766 define dimensões calibradas para passo da corrente, comprimento interno, dimensões externas e tolerâncias de calibração para que a corrente opere corretamente com guinchos fabricados segundo o mesmo padrão métrico. As ofertas padrão cobrem comumente tamanhos de 6 mm a 26 mm, com dados de produção/teste disponíveis até 32 mm.

Características do produto

• Fabricada segundo as dimensões calibradas DIN 766
• Construção em aço Classe 3 ou aço inox AISI 316
• Tamanhos indicados de 6 mm até 32 mm (comum 6 mm a 26 mm)
• Compatível com coroas métricas de guincho DIN 766
• Acabamentos disponíveis: galvanizado por imersão a quente, zincado, pintado a preto ou cor natural
• Calibrada, testada e inspecionada nas soldas
• Adequada para ancoragem e amarração marinha (NÃO para içamento suspenso)

Parâmetros e Definições

• Classe da corrente: DIN 766 (correntes calibradas utilizando material Classe 3)
• Limite de Carga de Trabalho (WLL): carga de trabalho máxima a ser aplicada em tração direta a um comprimento reto de corrente não danificado
• Ensaio de prova: força de ensaio de fabricação aplicada sob carga de tração controlada para verificar a integridade de fabricação (não é um limite de serviço)
• Força mínima de ruptura: força mínima na qual amostras de corrente se rompem em testes destrutivos; usada para verificação de lote (não é um limite de serviço ou projeto)
• Içamento suspenso: a corrente não é projetada nem certificada para içamento suspenso ou cargas suspensas

Tabela de dimensões (colunas: TAMANHO (mm) | +/-MM | COMPRIMENTO INTERNO (MM) | +MM | -MM | LARGURA INTERNA MM | LARGURA EXTERNA MM | COMPRIMENTO POR 11 ELOS MM | +MM | -MM | PESO POR M KG)
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normas, Embalagem & Testes
MOQ: 100 metros
Opções de embalagem: Tambor de aço / Caixa de madeira / Palete de aço / Embalagem a granel
Normas de fabricação: DIN 766, ISO 4565, EN 24565 e BS 7160 para requisitos dimensionais de correntes de âncora calibradas. Materiais do produto: aço Classe 3 ou aço inox AISI 316 com construção de elos curtos calibrados.
Normas de ensaio: ensaios de carga de prova, calibração dimensional, inspeção visual e de soldas, verificação das propriedades mecânicas e ensaios de resistência mínima à ruptura realizados durante a produção. Valores de ruptura destinam-se à verificação de lote e não constituem limites de carga em serviço.

Aplicação & Manutenção
Adequada para sistemas de guincho de âncora, ancoragem marinha, ancoragem de iates, embarcações de pesca, embarcações de trabalho, pontões, instalações de marina, correntes de barreira, aplicações de segurança e usos marítimos não suspensos. Inspecionar a corrente regularmente quanto a corrosão, desgaste, alongamento, soldas rachadas, elos deformados, danos no revestimento e compatibilidade dimensional com a coroa do guincho. Retirar do serviço correntes com desgaste excessivo, deformação permanente ou soldas danificadas.
