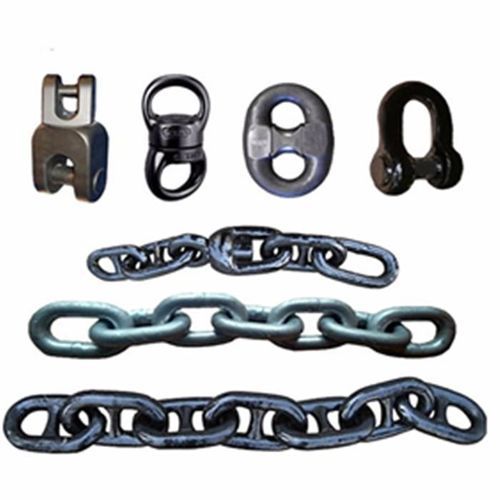

Corrente para âncora U series

em açodentadapara cargas pesadas

Descrição do produto
A corrente de âncora com pino interno é fabricada a partir de elos de aço soldados por flash butt com um pino interno que aumenta a rigidez, reduz a deformação dos elos sob carga de tração e ajuda a evitar torções durante a manobra. É destinada a sistemas de ancoragem de navios e amarração offshore que exigem estabilidade dimensional, elevada resistência à tração e rastreabilidade. Diâmetros nominais: 12,5 mm a 90 mm; comprimentos padrão por tirada: 25 m ou 27,5 m. Grades de material: CM490, CM690. Níveis de resistência: U1, U2, U3.

Introdução
O desenho com pino interno aumenta a resistência à torção e limita a deformação ao passar por guinchos e compartimentos de corrente. As correntes são produzidas por soldadura flash butt, seguidas de calibração, tratamento térmico, inspeção dimensional e ensaios de carga de prova e ruptura. As tiradas individuais são unidas com manilhas Kenter ou manilhas de união para formar o cabo de âncora completo. Aplicações típicas incluem navios comerciais, porta-contentores, graneleiros, petroleiros, navios LNG, plataformas offshore, FPSO, instalações portuárias e navios navais. Acessórios de correspondência (manilhas, giratórios, elos de extremidade alargados, âncoras) estão disponíveis.

Características do produto

• Construção em aço soldada por flash butt
• Pino interno para melhor distribuição de carga e redução de deformação
• Disponível nas classes de resistência U1, U2 e U3
• Diâmetros nominais: 12,5 mm – 90 mm
• Comprimentos padrão por tirada: 25 m ou 27,5 m
• Grades de material: CM490, CM690
• Marcação permanente para rastreabilidade completa
• Compatível com acessórios marinhos padrão (manilhas, giratórios, elos de extremidade, âncoras)
• Acabamentos: galvanizado a quente, preto, cor natural
• Certificados disponíveis sob pedido: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS

Tabela de parâmetros
D(φ) / DIÂMETRO | TAMANHO DO ELO | AM1 U1 (PROVA KN / RUPTURA KN) | AM2 U2 (PROVA KN / RUPTURA KN) | AM3 U3 (PROVA KN / RUPTURA KN) | PESO APROX. (27,5M) KG
1/2 | 12,5 | 75 / 45 | 46 / 66 | 66 / 92 | 98,00
9/16 | 14 | 84 / 50,4 | 58 / 82 | 82 / 116 | 119,00
5/8 | 16 | 96 / 57,6 | 76 / 107 | 107 / 150 | 156,00
... (tabela completa disponível mediante pedido)

Normas
Fabricado de acordo com ISO 1704, IACS UR W18 e A1, normas EN e GB aplicáveis e especificações de construção naval. Certificação possível por ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS e RMRS mediante solicitação do cliente. Ensaios incluem verificação de composição química, testes de propriedades mecânicas, inspeção da solda por flash, inspeção dimensional, ensaio de carga de prova e ensaio de ruptura. Tratamento térmico, verificação de dureza e marcação de identificação permanente concluídos antes do envio. Certificados de material, relatórios de inspeção e documentação completa de rastreabilidade são fornecidos com cada pedido.

Características / Especificações técnicas

• Tipo: corrente de anel soldada com pino interno (stud link)
• Material: aço (CM490, CM690)
• Classes / Níveis de resistência: U1, U2, U3
• Intervalo de diâmetros nominais: 12,5 mm – 90 mm
• Comprimentos padrão por tirada: 25 m ou 27,5 m
• Acabamento: galvanizado a quente, preto, cor natural
• Certificados disponíveis: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ: 100 metros
• Embalagem: palete de aço ou feixe
• Processo de fabricação: soldadura flash butt, calibração, tratamento térmico
• Testes: ensaio de carga de prova, ensaio de ruptura, inspeção química e mecânica, marcação permanente
• Acessórios disponíveis: manilhas, giratórios, manilhas de união, elos de extremidade alargados, âncoras
