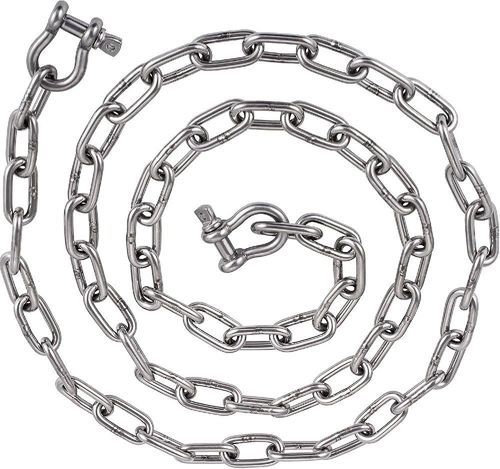

Linha de ancoragem provisória DIN766

Cenários de aplicação
Cadeia de âncora, sistemas de guincho/âncora, cabos de amarração, instalações de marina e cais, acessórios de ancoragem para iates e embarcações, escadas de embarque e ferragens de convés, ferragens marítimas para embarcações de recreio e comerciais

Visão geral
A cadeia de âncora DIN 766 é uma cadeia de elo curto calibrada, fabricada de acordo com os requisitos dimensionais DIN 766 para pinhões de guincho. Disponível em aço inoxidável AISI 304 ou AISI 316, garante o engate preciso com pinhões DIN 766 e boa resistência à corrosão em água doce e salgada. Os tamanhos padrão variam de 6 mm a 16 mm; tamanhos maiores ou personalizados podem ser fabricados mediante solicitação. A corrente é testada e inspecionada antes do envio. Não adequada para elevação suspensa.

Introdução
Fabricada por soldagem por resistência elétrica e calibrada posteriormente, a cadeia DIN 766 oferece passo e largura interna consistentes para reduzir o deslizamento e assegurar implantação e recuperação de âncora fiáveis. AISI 304 é adequada para água doce e uso marinho geral; AISI 316 (com molibdénio) é preferida para exposição prolongada à água do mar. Usos típicos incluem iates, veleiros, barcos de pesca, lanchas e equipamentos de marina.

Características do produto

• Fabricada segundo dimensões calibradas DIN 766
• Opções de materiais: AISI 304 ou AISI 316
• Construção: elo curto soldado para geometria consistente
• Compatível com pinhões de guincho DIN 766
• Elevada resistência à corrosão em ambientes marinhos
• Tamanhos padrão 6 mm–16 mm; tamanhos adicionais disponíveis
• Inspeção individual e rastreabilidade

Parâmetro
DIN766 SHORT LINK CHAIN
Header: Size (MM), ±MM, Inside Length (MM), +MM, -MM, Inside Width (MM), Outside Width (MM), Length Per 11 Links (MM), +MM, -MM, Weight Per M (KG)
Size 2: 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1.0, 0.5, 0.07
Size 3: 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.4, 0.7, 0.16
Size 4: 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32
Size 5: 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5
Size 6: 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8
Size 7: 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3.0, 1.4, 1.1
Size 8: 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4
Size 9: 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8
Size 10: 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2
Size 11: 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4.0, 2.0, 2.7
Size 12: 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.10
Size 13: 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8
Size 14: 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4
Size 16: 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6.0, 3.0, 5.7
Size 18: 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3
Size 19: 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7.0, 3.7, 7.97
Size 20: 1.0, 56, 1.0, 0.5, 24.0, 68.0, 616, 7.4, 3.7, 9.0
Size 22: 1.2, 62, 1.1, 0.5, 26.4, 75.0, 682, 8.0, 4.0, 11.0
Size 23: 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12
Size 26: 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15

Normas / Detalhes do produto
Nome do produto: cadeia de âncora
Material: aço inoxidável 316 (AISI 304 também disponível)
Principais itens: cadeia de âncora e ferragens marinhas associadas para embarcações e iates
Brand: TopOne Chain
Carga de trabalho: 1400 KG (valor de exemplo)
Fornecimento por: 50 m (comprimento padrão por embalagem)
Aplicação: ancoragem, amarração e ferragens marinhas gerais
Tecnologia: soldagem por resistência elétrica, calibração de precisão
Nota: especificações especiais e marcações disponíveis mediante solicitação

Especificações técnicas

• Normas: fabricada segundo as dimensões calibradas DIN 766
• Materiais: AISI 304 (água doce/uso geral) e AISI 316 (resistência reforçada a água do mar)
• Construção: corrente de elo curto soldada
• Tamanhos: gama padrão 6 mm–16 mm; tamanhos adicionais disponíveis (ver tabela de parâmetros)
• Inspeção e ensaios: calibração dimensional, inspeção de solda, teste de carga e verificação mecânica; rastreabilidade individual
• Uso pretendido: apenas ancoragem e amarração — não usar para elevação suspensa
• Compatibilidade: passo calibrado e largura interior para engate fiável com pinhões DIN 766
• Comprimento típico por embalagem: 50 m
