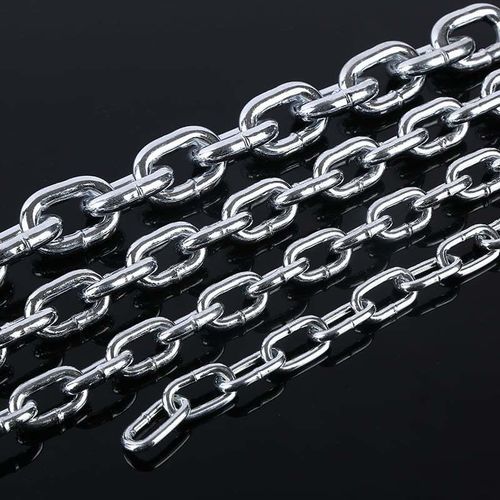

Corrente de delimitação

para âncorade sinalizaçãode aço

Visão geral do produto
A corrente DIN 766 (corrente de elos curtos soldada) é a referência dimensional para correntes de elos curtos. O tamanho nominal indica o diâmetro do material do elo. Disponível em várias ligas de aço e acabamentos de superfície para resistência à corrosão e uso industrial geral. Indicada para correntes de âncora, cercas, barreiras e aplicações anti-roubo; não adequada para içamento acima da cabeça ou içamento com sobrecarga.

Introdução

• Opções de material: AISI 316 aço inoxidável, aços carbono (Q235, Q195), aço de alto carbono, aço manganês, CM490, super aço carbono
• Tratamentos de superfície: cor primária, eletro-galvanização, galvanização a quente, enegrecimento, pulverização de plástico, pintura por imersão
• Opções de embalagem: sacos, bobinas envolvidas, tambores plásticos, tambores de ferro, caixas de madeira, caixas de papelão
• Tipo de corrente: corrente soldada de elos curtos
• Importante: não para içamento acima da cabeça ou içamentos com sobrecarga

Uso

• Correntes de âncora
• Cercas e barreiras
• Instalações anti-roubo e de segurança
• Aplicações industriais gerais não destinadas ao içamento

Parâmetros
Cabeçalho da tabela: SIZE | +/-MM | INSIDE LENGTH (MM) | +MM | -MM | INSIDE WIDTH (MM) | OUTSIDE WIDTH (MM) | LENGTH PER 11 LINKS (MM) | +MM | -MM | WEIGHT PER M (KG)
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normas

• Corrente DIN 766 (elos curtos)
• Corrente DIN 764 (elos médios)
• Corrente DIN 763 (elos longos)
• Corrente DIN 5685
• Corrente DIN 22252

Características / especificações técnicas

• Model name: Din 766 Chain
• Normas aplicáveis: DIN 766 e normas DIN relacionadas
• Opções de material: AISI 316 inoxidável, aços carbono (Q235, Q195), alto carbono, aço manganês, CM490, super aço carbono
• Tratamentos de superfície: eletro-galvanização, galvanização a quente, enegrecimento, pulverização de plástico, pintura por imersão, cor primária
• Métodos de embalagem: sacos, bobinas envolvidas, tambores plásticos, tambores metálicos, caixas de madeira, caixas de papelão
• Tipo de corrente: corrente soldada de elos curtos
• Usos previstos: correntes de âncora, cercas, barreiras, aplicações anti-roubo, operações gerais não destinadas ao içamento
• Faixa de tamanhos: diâmetros nominais dos elos de 2 mm a 32 mm com dimensões e pesos por metro (ver parâmetros)
• Aviso: não adequada para içamento acima da cabeça ou içamento com sobrecarga
