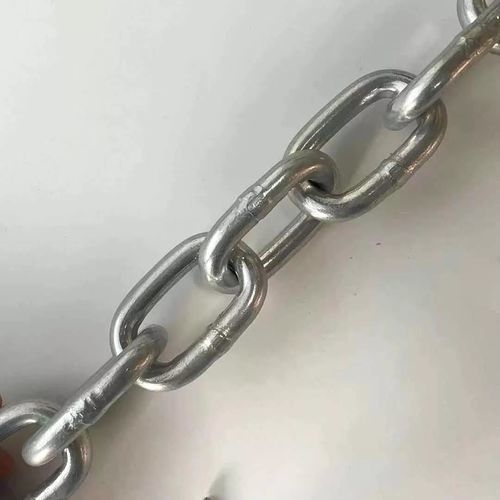

Corrente de delimitação

para âncoraem açoem aço-carbono

Visão geral
A corrente DIN 764 (corrente de elo médio norma alemã) é o padrão aceito para as dimensões dos elos. O tamanho da corrente refere-se ao diâmetro do material do elo. Disponível em aço inox AISI316, aço alto carbono, aço manganês, CM490, Q235, Q195 e super aço carbono. Aplicações típicas: correntes de âncora, cercas, barreiras, proteção contra furto e operações gerais sem elevação. Não usar para elevação suspensa ou elevação sobre a cabeça.

Introdução

• Material: aço carbono Q235 & Q195, aço alto carbono, aço manganês, CM490, super aço carbono.
• Tratamento de superfície: cor primária, eletro-galvanização, galvanização a quente, enegrecimento, pintura plástica por pulverização, pintura por imersão, etc.
• Embalagem: sacos, bobinas envolvidas, tambores plásticos, tambores metálicos, caixas de madeira, caixas de papelão, etc.
• Construção: corrente soldada.
• Não indicada para sobrecarga ou elevação suspensa.

Parâmetros
TAMANHO (mm) | COMPRIMENTO INTERNO (mm) | LARGURA INTERNA (mm) | LARGURA EXTERNA (mm) | COMPRIMENTO POR 11 ELOS (mm) | PESO POR 100M (kg) | CARGA DE RUPTURA (kN) | CARGA DE TESTE (kg)
4 | 16 | 5 | 14 | 176 | 31.3 | 7 | 400
5 | 18 | 7 | 18.2 | 198 | 51.4 | 11.8 | 680
6 | 21 | 8 | 21.5 | 231 | 74 | 16.5 | 850
8 | 28 | 11 | 29 | 308 | 131.5 | 32 | 1680
10 | 35 | 14 | 36 | 385 | 200 | 50 | 2630
13 | 45 | 18 | 47 | 495 | 350 | 80 | 4200
16 | 56 | 22 | 58 | 616 | 520 | 125 | 6700
18 | 63 | 24 | 65 | 693 | 650 | 160 | 8400
20 | 70 | 27 | 72 | 770 | 820 | 200 | 10000
23 | 80 | 31 | 83 | 880 | 1100 | 250 | 13000
26 | 91 | 35 | 94 | 1001 | 1400 | 320 | 16000

Normas
As correntes DIN (norma alemã) incluem: DIN 766 (elo curto), DIN 764 (elo médio), DIN 763 (elo longo), DIN 5685, DIN 22252.

Especificações técnicas

• Modelo: Din 764 Chain
• Marca: TOPONE Chain
• Materiais disponíveis: aço inox AISI316, aço alto carbono, aço manganês, CM490, Q235, Q195, super aço carbono
• Tipo de corrente: corrente soldada de elos médios
• Superfície: cor primária / eletro-galvanizado / galvanização a quente / enegrecimento / pintura plástica por pulverização / pintura por imersão
• Embalagem: sacos, bobinas envolvidas, tambores plásticos, tambores metálicos, caixas de madeira, caixas de papelão
• Usos recomendados: correntes de âncora, cercas, barreiras, anti-furto, operações gerais sem elevação
• Não usar para elevação suspensa
• Tamanhos disponíveis (mm): 4, 5, 6, 8, 10, 13, 16, 18, 20, 23, 26 (ver tabela de parâmetros para dimensões e desempenho)
