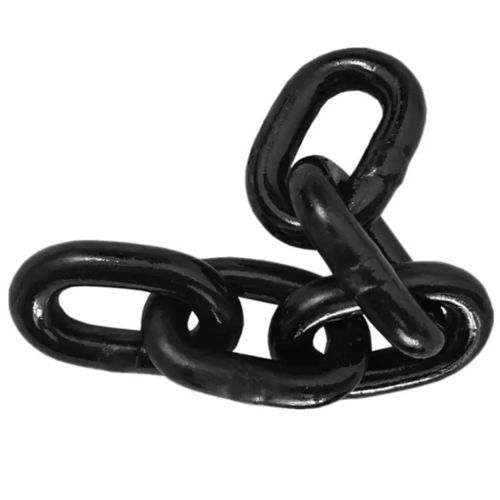

Corrente de transmissão de potência

de transmissãode transmissãoem aço

Visão geral
O uso da corrente DIN 22252 traz várias vantagens em aplicações industriais. Resistência e durabilidade: a corrente DIN 22252 é fabricada em aço ligado, oferecendo excelente resistência à tração e resistência à corrosão. Resistência ao desgaste: a corrente DIN 22252 é projetada para resistir ao desgaste mesmo sob uso intensivo, prolongando a vida útil e reduzindo custos de manutenção e substituição. Versatilidade: a corrente DIN 22252 está disponível em várias dimensões e configurações, adequada para transporte de cargas pesadas, equipamentos de elevação e mais. Engenharia de precisão: fabricada segundo especificações rigorosas, garantindo dimensões precisas e qualidade consistente, reduzindo o risco de falha da corrente. Compatibilidade: projetada para funcionar com outros componentes, como rodas dentadas e acessórios, formando um sistema completo de transmissão por corrente.

Aplicações

• Armored Face Conveyors (AFC)
• Beam Stage Loaders (BSL)
• Road header machines
• Coal plows
• Outros equipamentos industriais e de mineração pesados que requerem corrente de elo redondo

Introdução
Corrente de elo redondo, corrente de aço com elo redondo, corrente de mineração de elo redondo, corrente de mineração DIN 22252, corrente de esteira para mineração, sistema de corrente com barra. A corrente DIN 22252 é projetada e fabricada de acordo com a norma alemã DIN 22252, que especifica dimensões, materiais e características. É utilizada na mineração, construção e máquinas pesadas onde são exigidas resistência e resistência ao desgaste.

Parâmetros
Material: aço carbono, aço alto carbono, aço manganês, aço 20MN2, aço 25mnV.
Processo de tratamento da corrente: tratamento térmico, cementação, brunimento, eletroforese, jateamento.

Normas
As correntes DIN (corrente conforme norma alemã) podem ser divididas nas seguintes normas: DIN 766 chain (elo curto), DIN 764 chain (elo médio), DIN 763 chain (elo longo), DIN 5685 chain, DIN 22252 chain.

Normas - tabela dimensional (valores na ordem conforme colunas da tabela)
Cabeçalho: nominal | tolerância | nominal | tolerância | interno | externo | diâmetro | comprimento | peso unitário (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3

Observações
Correntes de maior porte disponíveis mediante consulta. Tamanho do elo (d) medido na parte reta do elo oposta à solda. Largura do elo (b1 & b2) medida fora da solda do elo.

Etiquetas / Palavras-chave
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain

Especificações técnicas

• Tipo de produto: corrente mineradora/transportadora de elo redondo (DIN 22252)
• Materiais: aço carbono; aço alto carbono; aço manganês; 20MN2; 25mnV
• Opções de tratamento: tratamento térmico, cementação, brunimento, eletroforese, jateamento
• Normas cobertas: DIN 766, DIN 764, DIN 763, DIN 5685, DIN 22252
• Aplicações típicas: AFC, BSL, road headers, coal plows, heavy conveyors
• Intervalos dimensionais e pesos unitários típicos: ver tabela de normas acima (tamanhos nominais 10–152 com dimensões e valores kg/m correspondentes)
• Observações: tamanhos maiores disponíveis mediante solicitação; convenções de medição: d medido em frente à solda; b1 & b2 medidos fora da solda
