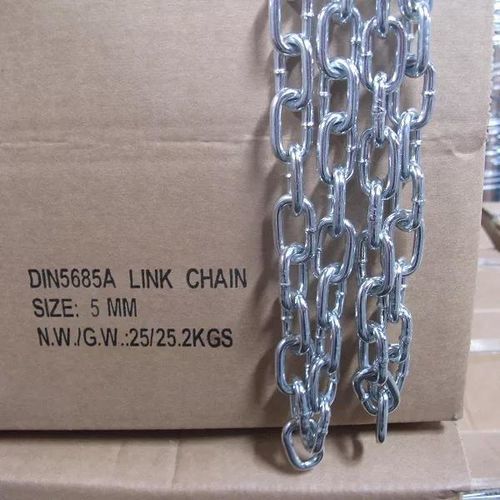

Corrente em aço

em aço-carbonoredondazincada

Introdução
Corrente de elos DIN5685, também chamada corrente de elos redondos DIN5685, fabricada segundo a norma alemã. Inclui corrente de elos curtos DIN5685 e corrente de elos longos DIN5685. A solda de alta resistência nas dimensões menores resulta em elevadas cargas de ruptura.

Material

• Aços ao carbono Q235 & Q195
• Aço alto carbono
• Aço manganês
• CM490
• Super aço ao carbono

Tratamento de superfície

• Cor primária
• Eletro-galvanização
• Galvanização a quente
• Enegrecimento
• Pintura plástica pulverizada
• Pintura por imersão

Embalagem

• Sacos
• Rolos embalados
• Tambores plásticos
• Tambores de ferro
• Caixas de madeira
• Caixas de papelão

Geral

• Corrente soldada
• Não adequada para elevação por sobrecarga

Parâmetro (tabela)
TAMANHO | COMPRIMENTO INTERNO (MM) | LARGURA EXTERNA (MM) | PESO POR 100M (KG) | CARGA DE TRABALHO (N) | CARGA DE RUPTURA (N) | GRAU
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

Normas

• DIN 766 (corrente de elos curtos)
• DIN 764 (corrente de elos médios)
• DIN 763 (corrente de elos longos)
• DIN 5685
• DIN 22252

Características técnicas

• Nome do produto: Corrente DIN 5685
• Tipo: Corrente de elos redondos soldada (variantes de elos curtos e longos)
• Materiais disponíveis: aços ao carbono (Q235, Q195), aço alto carbono, aço manganês, CM490, super aço ao carbono
• Tratamentos de superfície: eletro-galvanizado, galvanizado a quente, enegrecido, pintura plástica por pulverização, pintura por imersão, cor primária
• Opções de embalagem: sacos, rolos embalados, tambores plásticos, tambores de ferro, caixas de madeira, caixas de papelão
• Dados mecânicos: tamanhos, pesos, cargas de trabalho e cargas de ruptura detalhados na tabela de parâmetros acima
• Observação de uso: Não adequada para elevação por sobrecarga
