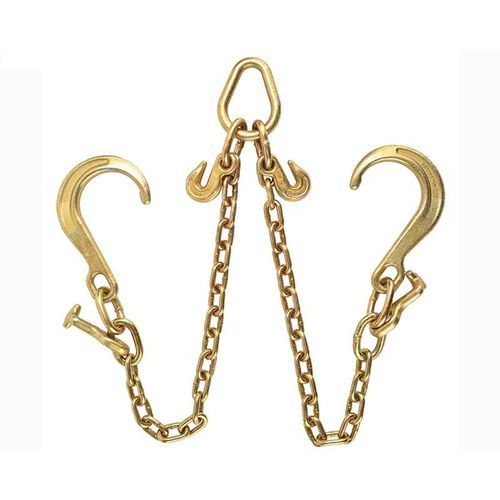

Corrente de transmissão G70 Tow

rebocadoraem aço-carbonogalvanizada

Visão geral do produto
A corrente de reboque G70 é uma corrente de transporte/reboque classificada como Grade 70 (NACM/ASTM), projetada para amarração de cargas em caminhões e aplicações de reboque. Fabricada em aço carbono tratado termicamente, com maior temperabilidade e resistência ao desgaste. Tipo US com opção de zincagem amarela e gancho clevis slip hook para caminhão. Atende aos requisitos DOT para reboque.

Introdução

• Faixa de tamanhos: 1/4" ~ 3/4" (aprox. Ø 7 mm ~ 20 mm)
• Limite de carga de trabalho (WLL): 3.150 lbs ~ 24.700 lbs (aprox. 1.430 kg ~ 11.200 kg)
• Acabamentos de superfície: natural; galvanizado; galvanizado a quente
• Material: aço carbono tratado termicamente
• Fator de segurança: 4 × WLL

Parâmetros (definições)

• Grau da corrente: Classificação NACM/ASTM; grau mais alto indica maior capacidade de trabalho para o mesmo tamanho.
• Working Load Limit (WLL): Capacidade nominal de operação — carga máxima recomendada em tração direta numa seção de corrente não danificada.
• Proof Test: Força mínima aplicada durante a fabricação como verificação de integridade; não é critério de projeto.
• Força mínima de ruptura: Força mínima observada nos ensaios de ruptura em fabricação; usada para aceitação, não como critério de projeto em serviço.
• Elevação sobre pessoas: Elevação de uma carga suspensa que, se cair, pode causar ferimentos ou danos — a corrente G70 destina-se ao transporte/reboque, não necessariamente para elevação aérea sem certificação específica.

Tabela de tamanho / desempenho (linhas mostram os valores brutos publicados; ordem das colunas conforme a tabela original)
Ordem das colunas (como na tabela fonte): Size | D (se indicado) | Inside Length A | A +/- | Outside Width B | B +/- | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
Row: 3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
Row: 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
Row: 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
Row: 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
Row: 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
Row: 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
Row: 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
Row: 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
Row: 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
Row: 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
Row: 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
Row: 16 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
Row: 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
Row: 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
Row: 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
Row: 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
Row: 25 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
Row: 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
Row: 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normas e embalagem

• Standard: G70 Tow Chain (Grade 70 NACM/ASTM)
• MOQ: 100 metros
• Embalagem: caixa de cartão + palete de aço

Especificações técnicas

• Nome do produto: G70 Tow Chain
• Modelo / grau: Grade 70 (NACM / ASTM)
• Intervalo de tamanhos: 1/4" ~ 3/4" (Ø 7 mm ~ 20 mm)
• WLL: aprox. 1.430 kg ~ 11.200 kg (3.150 lbs ~ 24.700 lbs)
• Material: aço carbono tratado termicamente
• Acabamentos: natural, galvanizado, galvanizado a quente
• Fator de segurança: 4 × WLL
• Aplicações: amarração de carga para caminhão, reboque, construção, exploração florestal, agricultura
• Conformidade: Atende aos requisitos DOT para reboque
• MOQ e embalagem: 100 m; caixa de cartão + palete de aço
