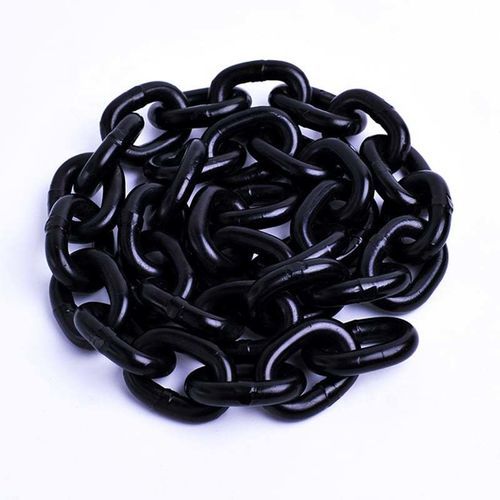

Corrente de elevação em liga de aço Grade 100

em aço de alta resistênciade elevada rigidezpara cargas pesadas

Visão geral Correntes 16 mm Grade 100 são fabricadas em aço liga de alta resistência e submetidas a testes abrangentes durante a produção. Cada corrente 16 mm Grade 100 é ensaiada (proof tested) a duas vezes o Limite de Carga de Trabalho (WLL) e possui resistência mínima à ruptura de quatro vezes a WLL. O produto atende ou excede as normas OSHA, NACM e ASTM aplicáveis. Certificados disponíveis gratuitamente mediante solicitação.

Introdução As correntes 16 mm Grade 100 foram projetadas e aprovadas especificamente para aplicações de elevação em suspensão. Como corrente de alta resistência, o Grade 100 oferece aproximadamente 20% a mais de WLL em comparação com uma corrente Grade 80 de tamanho similar, permitindo redução de seção conforme a carga exigida. Correntes Grade 100 também são chamadas de Grade 10, System 10 ou Spectrum 10.

Parâmetros

• Grau da corrente: As classificações NACM e ASTM determinam o grau; graus mais altos fornecem maior WLL para a mesma dimensão da corrente.
• Working Load Limit (WLL): A carga máxima que deve ser aplicada em tração direta a um comprimento reto de corrente não danificado.
• Proof Test: Força de ensaio de integridade aplicada em tração direta; as correntes são testadas a 2x WLL. Os resultados do ensaio não devem ser usados como critério de projeto ou serviço.
• Resistência mínima à ruptura: A força mínima de tração na qual uma amostra se rompe durante o teste; tipicamente 4x WLL para estas correntes. Valores de ruptura são testes de aceitação do fabricante e não critérios de projeto.
• Elevação em suspensão: Operações de elevação que colocam uma carga suspensa em uma posição onde a queda poderia causar ferimentos ou danos; correntes Grade 100 são aprovadas para elevação em suspensão.

Tabela - Tamanhos de corrente e parâmetros
Tamanho corrente Polegada | Tamanho corrente MM | Limite de carga (lbs) | Peso por pé (lbs) | Tamanho do material Polegada | Comprimento interno Polegada | Comprimento interno MM | Largura interna Polegada | Largura interna MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Normas

• Standard: 16 mm Grade 100 Chains
• MOQ: 100 Metros
• Embalagem: Caixa + Palete de Aço

Especificações técnicas

• Brand: TOPONE Chain
• Série / Denominação: Grade 100 Chain
• Material: Aço liga de alta resistência
• Projeto / Uso: Projetada e aprovada para aplicações de elevação em suspensão
• Proof Test: Testada a duas vezes a WLL; 100% testada na fabricação
• Resistência mínima à ruptura: Resistência mínima de ruptura quatro vezes a WLL
• Desempenho vs Grade 80: Aproximadamente +20% de WLL em relação a uma corrente Grade 80 de tamanho similar
• Nomes alternativos: Grade 10, System 10, Spectrum 10
• Exemplo (16 mm / 5/8"): Tamanho da corrente 16 mm; WLL 22,600 lbs; Peso por pé 3.72 lbs; Tamanho do material 0.63"; Comprimento interno 1.93" (49 mm); Largura interna 0.92" (23 mm)
• Certificações: Atende ou excede os requisitos OSHA, NACM e ASTM; certificados disponíveis mediante solicitação
• MOQ: 100 Metros
• Embalagem: Caixa + Palete de Aço
