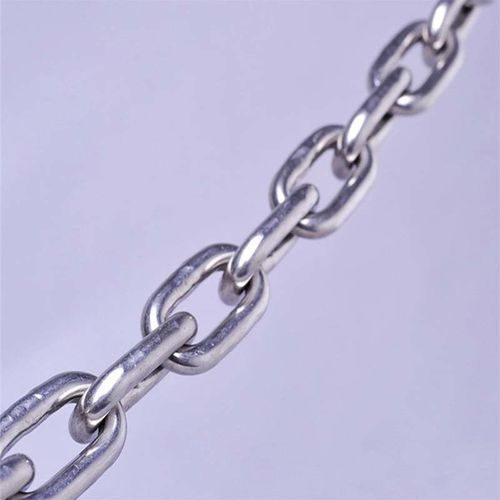

Corrente rebocadora Grade 30

de açoem aço-carbonozincada

Visão geral do produto
Corrente Proof Coil Grau 30 fabricada em aço de baixo carbono. Força mínima de ruptura aproximadamente 4 × Limite de Carga de Trabalho (WLL). Teste de prova (proof test) a 2 × WLL com certificação. Acabamento disponível: cor natural (self-colored) ou galvanizado.

Introdução
A corrente Proof Coil Grau 30 é uma corrente de utilização geral destinada a aplicações que não envolvem elevação sobre pessoas, como uso agrícola, corrente para toras, corrente de reboque e corrente de comutação. Fabricada conforme classificações NACM/ASTM para Grau 30 e fornecida em comprimentos contínuos para uso industrial e agrícola.

Precaução

• Não utilizar para içamento sobre pessoas (overhead lifting).
• NÃO ULTRAPASSAR O LIMITE DE CARGA DE TRABALHO (WLL).

Parâmetros
Grau da corrente: NACM e ASTM classificam as correntes por grau; Grau 30 indica uma corrente de uso geral com limites de carga definidos.

Limite de Carga de Trabalho (WLL): Capacidade nominal que não deve ser excedida em tração direta numa extensão de corrente reta e sem danos.

Teste de prova (proof test): Teste de fabricação realizado a 2 × WLL para verificar a integridade de produção; os valores de teste destinam-se à aceitação e não ao projeto.

Força mínima de ruptura: Força mínima medida pelo fabricante (≈ 4 × WLL); valores de ruptura são testes de aceitação e não critérios de projeto para serviço.

Içamento sobre pessoas: Operações de elevação que colocariam uma carga suspensa sobre pessoas ou bens; esta corrente não é certificada para esse uso.

Dimensões e cargas (tamanhos selecionados)
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Normas & Embalagem
Standard: Grade 30 proof coil chain
MOQ: 100 metros
Embalagem: Cartão + palete de aço

Especificações técnicas

• Material: aço de baixo carbono
• Acabamento: cor natural ou galvanizado
• Proof test: 2 × WLL (teste de fabricação)
• Força mínima última/ruptura: ≈ 4 × WLL (mínimo do fabricante)
• Limite de Carga de Trabalho (WLL): capacidade nominal em tração direta sobre corrente não danificada
• Aplicações: corrente de uso geral para agricultura, corrente para toras, reboque, corrente de comutação
• Não adequada para içamento sobre pessoas
• MOQ: 100 metros
• Embalagem: cartão + palete de aço
