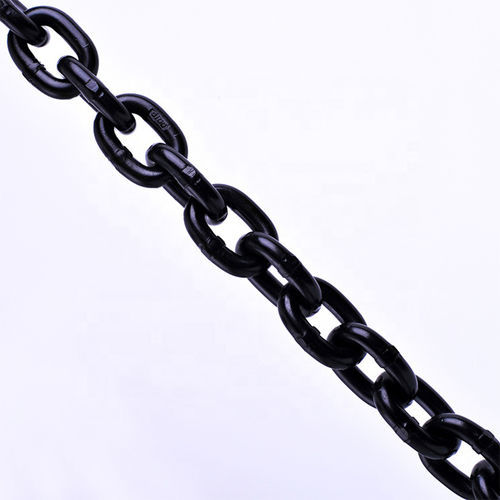

Corrente de elevação em aço Grade 100

em liga metálicaem aço de alta resistênciade elevada rigidez

Visão geral do produto
As correntes de elevação 13 mm Grau 100 são fabricadas em aço ligado de alta resistência. Cada corrente 13 mm Grau 100 é submetida a ensaio (proof test) durante a fabricação a 2× o Limite de Carga de Trabalho (WLL) com resistência mínima à ruptura de 4× WLL. Estas correntes cumprem ou excedem as especificações OSHA, governamentais, NACM e ASTM. Certificados de ensaio disponíveis mediante solicitação.

Introdução
As correntes 13 mm Grau 100 foram projetadas para aplicações de içamento aéreo. Em comparação com correntes Grau 80 de tamanho equivalente, o Grau 100 oferece aproximadamente 20% a mais de WLL, permitindo reduzir a dimensão da corrente conforme a carga. Também referidas como Grade 10, System 10 ou Spectrum 10, estas correntes são aprovadas para içamento aéreo.

Parâmetros

• Grau da corrente: NACM e ASTM classificam as correntes por grau; graus mais altos proporcionam maior WLL para o mesmo tamanho nominal.
• Working Load Limit (WLL): Carga máxima admissível em tração direta numa extensão reta e intacta da corrente.
• Proof test: Ensaio de tração de fabrico com aplicação de força crescente; usado para verificar a integridade de fabrico, não como critério de projeto para serviço.
• Força mínima de ruptura: Força mínima registada durante teste destrutivo; métrica de aceitação do fabricante, não critério de projeto.
• Içamento aéreo: Processo de elevação que suspende uma carga de modo que a sua queda possa causar ferimentos ou danos materiais.

Tabela técnica
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Normas

• Standard: 13mm Grade 100 Chains
• MOQ: 100 Meters
• Embalagem: Cartão + palete de aço

Especificações técnicas

• Série: Grade 100 Chain
• Nome comercial: 13mm Grade 100 Chains
• Material: Aço ligado de alta resistência
• Proof tested to 2× WLL
• Força mínima de ruptura: 4× WLL (teste do fabricante)
• Aprovada para aplicações de içamento aéreo
• WLL: valores listados na tabela técnica acima (lbs)
• Peso por pé: valores listados na tabela técnica acima (lbs)
• Comprimento/lagura interna e dimensão do material: valores listados na tabela técnica acima (inches/mm)
• Nota de desempenho: ~20% de aumento de WLL vs corrente Grade 80 equivalente
• Também referida como: Grade 10, System 10, Spectrum 10
• Certificações: ensaios e certificados disponíveis
• MOQ: 100 Meters; Embalagem: Cartão + palete de aço
