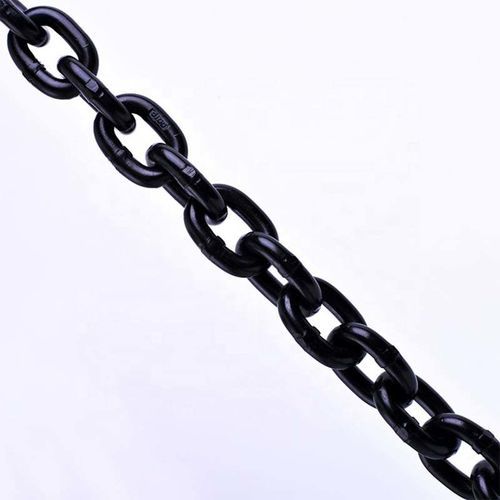

Corrente de elevação em aço Grade 100

em liga metálicaem aço de alta resistênciapara serviço pesado

Visão geral
A corrente de liga Grau 100 é fabricada em aço de liga de alta qualidade. A corrente Grau 100 é testada ao longo de todo o processo de fabricação. Todas as nossas correntes Grau 100 são submetidas a proof test ao dobro do limite de carga de trabalho. A resistência mínima à ruptura é quatro vezes o limite de carga de trabalho. Nossas correntes Grau 100 cumprem ou excedem os requisitos OSHA, governamentais, NACM e ASTM. Certificados disponíveis gratuitamente.

Introdução
A corrente de liga Grau 100 foi projetada especificamente para os rigorosos requisitos de aplicações de içamento aéreo. É uma corrente em aço de liga de alta resistência. A corrente Grau 100 tem um aumento de cerca de 20% no WLL em comparação com uma corrente Grade 80 de tamanho semelhante, permitindo redução de seção conforme a carga de trabalho necessária. As correntes Grau 100 também são chamadas de Grade 10, System 10 ou Spectrum 10. A corrente Grau 100 é aprovada para içamento aéreo.

Parâmetros

• Grau da corrente: NACM (National Association of Chain Manufacturers) e ASTM classificam correntes em vários graus. Quanto maior o grau, maior o limite de carga de trabalho para a mesma dimensão de corrente.
• Working Load Limit (WLL): (capacidade nominal) é a carga máxima de trabalho que deve ser aplicada em tração direta a um comprimento reto de corrente não danificado.
• Proof Test: (força de teste de fabricação) é a força de tração mínima aplicada a uma corrente sob aumento contínuo de força em tração durante a fabricação. Essas cargas são testes de integridade de fabricação e não devem ser usadas como critério para projeto ou serviço.
• Força mínima de ruptura: a força mínima na qual a corrente, durante a fabricação, foi verificada por ensaio para romper sob tração crescente. Valores de ruptura são testes de aceitação do fabricante e não devem ser usados como critérios de projeto ou serviço.
• Içamento aéreo: processo de elevação que coloca uma carga suspensa livremente em uma posição onde a queda da carga poderia causar risco de lesões ou danos materiais.

Tabela técnica
Tamanho da corrente Polegadas | Tamanho da corrente MM | Working Load Limit (lbs) | Peso por pé (lbs) | Tamanho do material Polegadas | Comprimento interno Polegadas | Comprimento interno MM | Largura interna Polegadas | Largura interna MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43

Normas

• Standard: Grade 100 Alloy Chain
• MOQ: 100 Metros
• Embalagem: Caixa + palete de aço

Características / especificações técnicas

• Brand: TOPONE CHAIN
• Denominação comercial (modelo): Grade 100 Alloy Chain
• Material: Aço de liga de alta resistência
• Proof tested: 100% proof tested; nível de proof test = 2× WLL (teste de fabricação)
• Força mínima de ruptura: mínimo 4× WLL
• Normas / Certificações: Atende ou excede as especificações OSHA, NACM e ASTM
• Aplicação: Projetada e aprovada para içamento aéreo
• Vantagem de desempenho: ≈20% de aumento do WLL vs cadeia Grade 80 equivalente
• Também conhecida como: Grade 10, System 10, Spectrum 10
• Tamanhos típicos & WLL: ver a Tabela técnica acima para tamanhos, WLL e pesos detalhados
• MOQ e embalagem: pedido mínimo 100 metros; embalado em caixa + palete de aço
