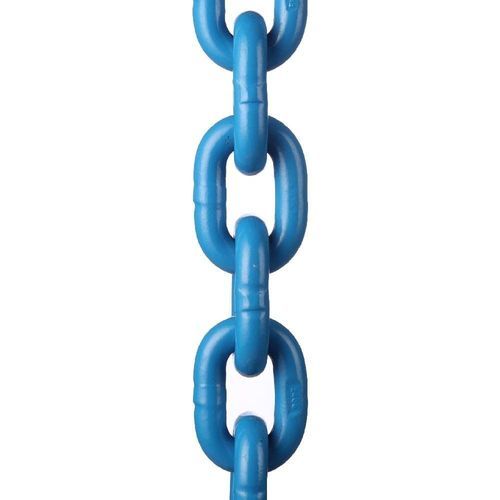

Corrente de elevação em aço Grade100

em liga metálicaresistente à corrosãozincada

Visão geral do produto
A corrente de içamento Grade 100 (G100) fabricada conforme a especificação EN818-2 de elo curto oferece aproximadamente 25% a mais de capacidade de carga (W.L.L.) do que Grade 80 no mesmo diâmetro nominal. Produzida em aço liga temperado e revenido para melhorar resistência à tracção, resistência à fadiga, impacto e desgaste em ciclos de içamento repetidos.

Introdução
A corrente de içamento EN818-2 Grade 100 é tratada termicamente (tempera e revenimento) para aumentar propriedades mecânicas necessárias para carregamentos cíclicos e dinâmicos. Em comparação com correntes Grade 80, permite maior W.L.L. sem aumentar o tamanho da corrente, melhorando a manobrabilidade e reduzindo o peso da cinta para cargas equivalentes.

Projetada para uso em

• Conjuntos de cintas em corrente
• Sistemas de içamento com grua
• Operações de içamento offshore
• Rigging industrial
• Manuseio de equipamentos pesados
• Aplicações de içamento na construção

Estrutura de elo curto EN818-2
Fabricada conforme os requisitos de elo curto EN818-2: passo calibrado, largura interna controlada e precisão dimensional para otimizar distribuição de carga e engate estável com componentes de içamento, reduzindo movimentos anormais durante as elevações.

25% mais capacidade que Grade 80
As correntes Grade 100 fornecem aproximadamente 25% mais W.L.L. do que Grade 80 com o mesmo diâmetro nominal, permitindo maior capacidade de içamento sem sobredimensionar componentes e melhorando a eficiência da cinta.

Desempenho de tempera e revenimento
A tempera e o revenimento controlados aumentam resistência à tração, resistência à fadiga e desempenho ao impacto em comparação com correntes de aço carbono não tratadas. Condições típicas de serviço incluem carregamento em tração, impactos dinâmicos, ciclos repetidos de fadiga e contacto abrasivo entre elos.

Opções de tratamento superficial
Acabamentos disponíveis:

• Cor natural
• Polido
• Preto
• Pintado
• Revestimento plástico
• Eletro-galvanizado
• Galvanizado por imersão a quente

O galvanizado por imersão melhora a resistência à corrosão para uso offshore, marítimo e exterior; o eletro-galvanizado fornece camada uniforme de zinco para ambientes moderados; acabamentos pretos ajudam a reter lubrificante em sistemas interiores.

Identificação e rastreabilidade do produto
Cada corrente é marcada com identificação de grau, ID do fabricante e lote de produção para suportar inspeção, registos de manutenção e gestão de qualidade durante a vida útil.

Compatibilidade de aplicação
Adequada para uso com componentes Grade 100 como elos principais, elos de ligação, garfos de encurtamento, ganchos de cinta e cintas multifiais. Todos os componentes do conjunto devem ser Grade 100 para manter a W.L.L. da cinta completa segundo EN818.

Fator de segurança e ensaios
Projetada com fator de segurança mínimo de 4:1 para içamento em suspensão. Lotes de produção são normalmente submetidos a ensaios de carga de prova, ensaios de ruptura, inspeção de soldas, ensaios de dureza e verificação dimensional para assegurar conformidade com EN818-2.

Parâmetros (tamanho / capacidades)

• 6x18 | Int. min. a 7.5 | Ext. max. b 21 | W.L.L (ton) 1.4 | Carga de teste (kN) 35.3 | Ruptura mínima (kN) 56.5 | Peso (kg/m) 0.79
• 7.1x21 | 9 | 24.5 | 2 | 49.5 | 79.1 | 1.1
• 8x24 | 10 | 28 | 2.5 | 62.8 | 101 | 1.4
• 9x27 | 11 | 30.6 | 3.2 | 79.5 | 127 | 1.8
• 10x30 | 12.5 | 35 | 4 | 98.1 | 157 | 2.2
• 11.2x34 | 14.5 | 37.5 | 4.8 | 119 | 190 | 2.7
• 12x36 | 15 | 42 | 5.8 | 141 | 226 | 3.1
• 13x39 | 16.3 | 46 | 6.8 | 166 | 265 | 3.8
• 14x42 | 18 | 49 | 7.9 | 193 | 308 | 4.4
• 16x48 | 20 | 56 | 10 | 251 | 402 | 5.7
• 18x54 | 23.7 | 63.2 | 13 | 318 | 509 | 7.3
• 20x60 | 25 | 70 | 16 | 393 | 628 | 9
• 22x66 | 28 | 77 | 19 | 475 | 760 | 10.9

Normas e manutenção
Fabricada segundo EN818-2 Grade 100 (elo curto). Ensaios incluem carga de prova, ensaio de ruptura, inspeção de soldas, ensaios de dureza e verificações dimensionais. Recomendações de manutenção: inspecionar regularmente por alongamento, fissuras, corrosão, deformação e desgaste anómalo; retirar imediatamente do serviço de içamento correntes danificadas.

Especificações técnicas

• Standard: EN818-2 (corrente de içamento elo curto)
• Grade: Grade 100 (G100)
• Material: Aço ligado temperado e revenido
• Fator de segurança: Mínimo 4:1 para içamento em suspensão
• Marcações típicas: Identificação do grau, ID do fabricante, lote de produção
• Tratamentos superficiais disponíveis: Cor natural, polido, preto, pintado, revestimento plástico, electro-galvanizado, galvanizado a quente
• Ensaios comuns: Carga de prova, ensaio de ruptura, inspeção de soldas, ensaio de dureza, verificação dimensional
• Aplicações: Cintas em corrente, içamento por grua, rigging offshore, manuseio industrial pesado, cintas multifiais
