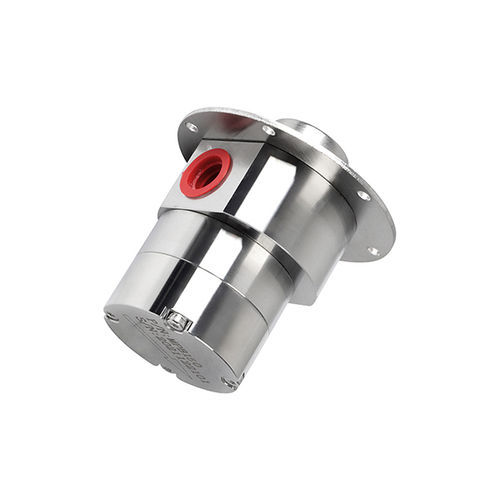

Bomba de engrenagens helicoidais MPB150

de águapara solventespara produtos alcalinos

Visão geral do produto O princípio de acionamento magnético da bomba de engrenagem de acionamento micro magnético MPB150 fornece uma câmara de bomba completamente selada. Sem pulsação, sem vazamento, baixo ruído, alto desempenho, tamanho compacto, longa vida útil. Concebida para satisfazer condições de trabalho em torno de 10-15 L/min de caudal e 0,5-8 bar de pressão diferencial. Caraterísticas principais

• Entrega precisa sem pulso Através das engrenagens para fornecer transporte contínuo e preciso de fluidos; com precisão de entrega de servo e motor de passo de +/-0,5%.
• Forte capacidade de sucção a vácuo Pressão de transporte elevada e estável. Alta pressão de entrega em líquidos de baixa viscosidade.
• Sem fugas O acionamento magnético e o anel de vedação estático isolam o meio bombeado do exterior para obter uma operação sem vazamentos.
• Baixo ruído O binário é transmitido através do acoplamento magnético, evitando o contacto mecânico; as engrenagens helicoidais são concebidas para uma engrenagem suave para reduzir a fricção, o impacto e a vibração.
• Longa vida útil A tecnologia de precisão de alto desempenho e o artesanato avançado prolongam a vida útil operacional.

Materiais e aplicações Engrenagens: PEEK. Carcaça e eixo da engrenagem: aço inoxidável 316L premium (opções alternativas: 304, PPS). Material de vedação: O-ring estático FKM ou PTFE (FKM: maior resistência ao desgaste e desempenho a temperaturas mais elevadas; PTFE: maior resistência a ácidos/alcalinos e à corrosão). Transmissão de potência através de acoplamento magnético interno/externo para um transporte sem fugas. Exemplos de meios aplicáveis: água desionizada, metanol, solução de ureia, querosene, aditivos, óleo lubrificante, lixívia, solução de amoníaco, solução de cobalto, dialisado, etilenoglicol, freon, tinta, glicerina, resina fenólica, agente de cura, essência de fragrância, líquidos fluorados e outros fluidos que exijam uma bombagem precisa e sem contaminação. Especificação do modelo Identificação do modelo (posições): Modelo = MPB 150 B A D Série da bomba: MPB = Vedação com O-Ring de borracha Modelo / Deslocamento: 150 = 5,40 ml/rev; Caudal máximo: 15 L/min Opções de corpo da bomba: A: 304; B: 316L; C: PPS; outras personalizações disponíveis Opções de engrenagem/eixo: A: Engrenagem PEEK + eixo 316L; B: Engrenagem PEEK + eixo de cerâmica; outras personalizações disponíveis Opções de rosca de entrada / saída: A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: outras personalizações Parâmetros técnicos (linhas apresentadas como: Modelo | Deslocamento (ml/rev) | Vazão (L/min) | Faixa de Viscosidade (cps) | Faixa de Temperatura | Diferença de Pressão | Filtro de Entrada | Nível de Vácuo de Entrada | Ruído) MPB003 | 0.1 | 0.3 | 0-3000 | -40℃ ~ 100℃ (operação acima de 70℃ não recomendada) | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB010 | 0.28 | 1.0 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB015 | 0.35 | 1.5 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB030 | 0.9 | 3.0 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB060 | 1.41 | 6.0 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB075 | 1.7 | 6.0 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB100 | 3.6 | 10 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB150 | 5.4 | 15 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB200 | 6.6 | 20 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB350 | 12 | 35 | 0-3000 | -40℃ ~ 100℃ | 0-20 Bar | Recomendado 400 mesh | -0.85 bar | 4000 RPM < 60 dB MPB600 | 15 | 45 | 0-12000 | -40℃ ~ 100℃ | 0-5 Bar | Recomendado 400 mesh | -0.85 bar | 2000 RPM < 60 dB MPB1000 | 33 | 100 | 0-12000 | -40℃ ~ 100℃ | 0-5 Bar | Recomendado 400 mesh | -0.85 bar | 2000 RPM < 60 dB Caractéristiques / Spécifications techniques

• Designação comercial: MPB150
• Deslocamento: 5.40 ml/rev
• Fluxo máximo: 15 L/min
• Tratamento de pressão típica: até 0-20 Bar (dependente do modelo)
• Capacidade de viscosidade (grupo MPB150): 0-3000 cps
• Faixa de temperatura: -40℃ a 100℃ (uso acima de 70℃ não é recomendado)
• Filtro de entrada recomendado: 400 mesh
• Nível de vácuo de entrada: até -0.85 bar
• Ruído: 4000 RPM < 60 dB (típico para a série MPB)
• Materiais: engrenagens PEEK; as opções de corpo/eixo incluem aço inoxidável 316L (padrão), 304, PPS; o eixo pode ser de cerâmica quando especificado
• Selos: O-ring estático FKM ou PTFE
• Acionamento: acoplamento magnético (interno/externo), fornecendo câmara totalmente selada e operação sem vazamentos
