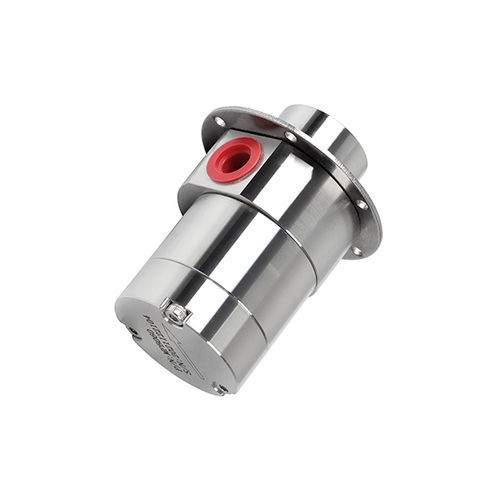

Bomba de engrenagem MPB060

de águapara produtos químicospara produtos alcalinos

Visão geral
A MPB060 é uma bomba micro de engrenagens com acionamento magnético e câmara de bombeamento totalmente vedada. O acoplamento magnético elimina a passagem do eixo e o risco de vazamentos externos, proporcionando transferência de fluido uniforme, sem pulsação, baixo ruído e projeto compacto. Projetada para vazões na faixa de 3–6 L/min e diferenciais de pressão típicos de aplicações de micro bomba de engrenagens.

Principais características

• Entrega sem pulsação e precisa
  O design de engrenagens helicoidais garante fluxo contínuo e dosado; com acionamentos servo ou stepper é possível alcançar precisão de ±0,5 %.
• Forte sucção e pressão estável
  Capacidade confiável de sucção e fornecimento em alta pressão para líquidos de baixa viscosidade.
• Operação sem vazamentos
  Acionamento magnético juntamente com O-ring estático isola o fluido bombeado do ambiente, evitando vazamentos.
• Baixo ruído e vibração
  A transmissão de torque magnético evita contato mecânico; engrenagens helicoidais reduzem atrito, impacto e vibração.
• Longa vida útil
  Engenharia de precisão e materiais de alto desempenho estendem a vida operacional em condições industriais.

Materiais e vedações
Engrenagens: PEEK (plástico técnico de alto desempenho). Corpo da bomba e eixos: opções 316L, 304 ou PPS. Vedação: O-ring estático em FKM (fluoroelastômero) ou PTFE; FKM oferece melhor resistência ao desgaste e temperatura, PTFE oferece maior resistência química e à corrosão. Transmissão de potência por acoplamento magnético interno/externo garante transferência sem vazamentos.

Aplicações
Adequada para controle preciso de fluxo, processos de alta pureza e sensíveis à contaminação. Meios típicos bombeados: água deionizada, metanol, solução de ureia, querosene, aditivos, óleo lubrificante, soluções cáusticas, solução de amônia, solução de cobalto, dialisado, etilenoglicol, freon, tinta, glicerina, resina fenólica, agente de cura, fragrâncias, sistemas de líquidos fluorados.

Especificação do modelo
Modelo: MPB060
Série da bomba: MPB (vedação O-Ring em borracha)
Deslocamento: 1,41 ml/rev (060)
Vazão máxima: 6,0 L/min
Opções de corpo da bomba: 304 / 316L / PPS (outras personalizáveis)
Opções engrenagem/eixo: engrenagem PEEK com eixo 316L ou eixo cerâmico (outras personalizáveis)
Opções de rosca entrada/saída: G1/8, G1/4, G3/8, G1/2 (outras personalizáveis)

Parâmetros técnicos

• Deslocamento
  1,41 ml/rev
• Vazão máxima
  6,0 L/min
• Faixa de viscosidade
  0–3000 cP (capacidade da série)
• Faixa de temperatura
  -40 °C a 100 °C
• Diferença de pressão
  0–20 bar (típico para este tamanho)
• Filtro de entrada recomendado
  400 mesh
• Nível de vácuo de entrada recomendado
  -0,85 bar
• Ruído
  <60 dB a 4000 RPM

Vista explodida / Componentes
A vista explodida e a lista de peças identificam componentes como engrenagem motora, engrenagem conduzida, câmara da bomba, tampa frontal, anéis de vedação, elementos magnéticos internos, carcaça de proteção, placa de montagem, mangas de eixo, pinos e parafusos.

Características técnicas

• Modelo comercial: MPB060
• Deslocamento: 1,41 ml/rev
• Vazão máxima: 6 L/min
• Materiais: 304 / 316L / PPS; engrenagem PEEK; eixo 316L ou cerâmico
• Vedação: FKM ou PTFE
• Acionamento: acoplamento magnético com vedação O-ring estática
• Viscosidade até 3000 cP; temperatura -40 °C a 100 °C; pressão até 20 bar
• Opções de rosca: G1/8, G1/4, G3/8, G1/2
