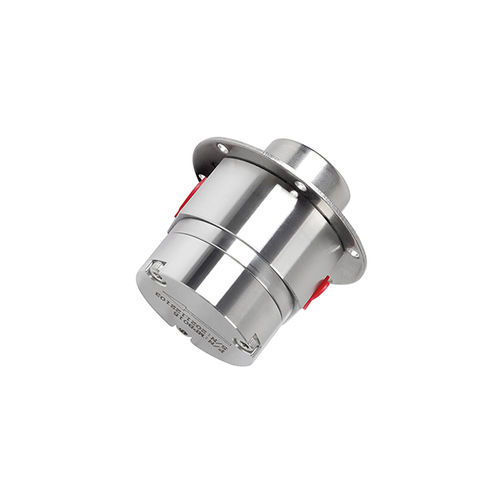

Bomba de engrenagens helicoidais MPB015

para produtos químicosde acionamento magnéticode escorva a vácuo

Visão geral
A bomba de engrenagens magnética micro MPB015 utiliza acoplamento magnético para criar uma câmara de bombeamento totalmente selada, garantindo operação sem vazamentos e com pulsação mínima. Apresenta baixo ruído, dimensões compactas e longa vida útil. Projetada para controle preciso com faixa de vazão aproximada de 20–2000 ml/min e diferenciais de pressão até 20 bar.

Principais características

• Fornecimento preciso sem pulsação
  Engrenagens helicoidais asseguram transporte contínuo e suave do fluido. Com acionamento por servo ou stepper, a precisão pode atingir ±0,5%.
• Forte capacidade de sucção e pressão
  Convecção estável em várias viscosidades; adequada para entrega sob pressão de líquidos de baixa viscosidade.
• Sem vazamentos
  Acoplamento magnético e vedação estática por O‑ring isolam o meio bombeado do exterior para prevenir vazamentos.
• Baixo ruído
  O torque é transmitido por acoplamento magnético sem contato mecânico; o engraxamento helicoidal reduz atrito, impacto e vibração.
• Vida útil prolongada
  Componentes de alta precisão e fabricação avançada estendem a vida operacional.

Especificação do modelo
Modelo: série MPB
Designação: 015 = 0,35 ml/rev (vazão máx. 1,5 L/min)
Tipo de vedação: MPB = vedação estática O‑ring em borracha
Opções de corpo da bomba: A: 304; B: 316L; C: PPS; materiais personalizados disponíveis
Opções engrenagem/eixo: A: engrenagem PEEK + eixo 316L; B: engrenagem PEEK + eixo cerâmico; outras personalizações disponíveis
Material de vedação: O‑ring estático FKM ou PTFE (FKM: melhor resistência ao desgaste e temperatura; PTFE: melhor resistência química)
Opções de rosca entrada/saída: G1/8, G1/4, G3/8, G1/2 (roscas personalizáveis disponíveis)

Parâmetros técnicos (selecionados)
Modelo: MPB015
Deslocamento: 0,35 ml/rev
Vazão máx.: 1,5 L/min
Faixa de vazão típica: aprox. 20–2000 ml/min
Faixa de viscosidade: 0–3000 cps (grupo MPB003–MPB075)
Viscosidade estendida (modelos maiores): até 12000 cps
Faixa de temperatura: -40℃ a 100℃ (dependendo do material)
Capacidade de diferencial de pressão: até 20 bar
Filtro de entrada recomendado: 400 mesh
Nível de vácuo de entrada: até -0,85 bar
Ruído: exemplo MPB015 a 4000 RPM < 60 dB

Descrição do produto
A série MPB015 compreende bombas micro de engrenagens com acionamento magnético que combinam engrenagens em PEEK com carcaças opcionais em 316L ou PPS e eixos em 316L ou cerâmica. A transmissão por acoplamento magnético interno/externo assegura transferência selada e sem vazamentos. A bomba é otimizada para controle preciso de vazão, alta pureza e aplicações sem contaminação, como dosagem química, micro-transferência, distribuição e amostragem.

Especificações técnicas

• Modelo: MPB015
• Deslocamento: 0,35 ml/rev
• Vazão máx.: 1,5 L/min
• Faixa de operação: aprox. 20–2000 ml/min
• Diferencial de pressão: até 20 bar
• Filtro de entrada recomendado: 400 mesh
• Faixa de viscosidade: 0–3000 cps (modelos padrão)
• Faixa de temperatura: -40℃ a 100℃ (depende dos materiais)
• Ruído: < 60 dB nas rotações especificadas (ex.: 4000 RPM < 60 dB)
• Materiais: engrenagens PEEK; corpo 304 / 316L / PPS; eixos 316L ou cerâmica
• Vedações: O‑ring estático (FKM ou PTFE)
• Transmissão: acoplamento magnético interno/externo para operação selada e sem vazamentos
• Roscas entrada/saída: G1/8, G1/4, G3/8, G1/2 (personalizáveis)
