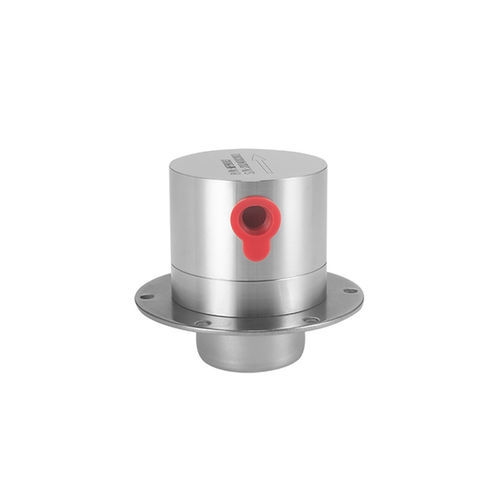

Bomba de engrenagens helicoidais MPB003

para produtos químicosde acionamento magnéticoestacionária

Visão geral
O princípio de acionamento magnético da bomba micro de engrenagens MPB003 fornece uma câmara de bomba completamente selada. Sem pulsação, sem vazamento, baixo ruído, tamanho compacto e longa vida útil. Projetada para operar na faixa de vazão 5–300 ml/min e diferenças de pressão de 0,5 a 20 bar.

Principais características

• Sem pulsação, entrega precisa: engrenagens helicoidais proporcionam transporte contínuo e preciso do fluido; com controle por servo ou motor de passo é possível precisão de ±0,5 %.
• Forte sucção e pressão de transporte estável — adequada para entrega em alta pressão de líquidos de baixa viscosidade.
• Projeto sem vazamento: acionamento magnético e junta estática O-ring isolam o meio do exterior.
• Operação de baixo ruído: torque transmitido por acoplamento magnético evita contato mecânico; o engrenamento helicoidal reduz atrito, impacto e vibração.
• Vida útil prolongada: fabricação de precisão e materiais selecionados para operação duradoura.

Materiais e construção
Série MPB003: engrenagens em plástico de engenharia de alto desempenho PEEK; opções de carcaça e eixo: aço inoxidável 304 ou 316L; opções de vedação: O-ring estático FKM ou PTFE. Transmissão por acoplamento magnético interno/externo para transporte sem vazamentos. Adequada para controle preciso de fluxo, manuseio de líquidos de alta pureza e sensíveis à contaminação, como micro-transfecção, dosagem, lubrificação, pulverização, dispensação, amostragem, codificação, reforço, circulação, revestimento, pintura e medição.

Especificação do modelo (tabela)
Model | MPB | 003 | B | A | A
Position | 1 | 2 | 3 | 4 | 5
1 - Série da bomba | MPB: Vedação O-Ring de borracha
2 - Modelo/Deslocamento | 003: 0,10 ml/rev; Vazão máxima: 0,3 LPM
3 - Corpo da bomba | A: 304; B: 316L; C: PPS; Outras personalizações disponíveis
4 - Engrenagem/Eixo | A: engrenagem PEEK + eixo 316L; B: engrenagem PEEK + eixo cerâmico; Outras personalizações disponíveis
5 - Rosca entrada/saída | A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: Outras personalizações

Parâmetros técnicos (tabela)
Model | Deslocamento (ml/rev) | Vazão (L/min) | Faixa de viscosidade (cps) | Faixa de temperatura | Diferença de pressão | Filtro de entrada | Nível de vácuo de entrada | Ruído
MPB003 | 0,1 | 0,3 | 0–3000 cps | -40℃ ~ 100℃ | 0–20 Bar | Recomendado 400 mesh | -0,85 bar | 4000 RPM < 60 dB
Também disponíveis (referência): MPB010 0,28 ml/rev (1,0 L/min), MPB015 0,35 ml/rev (1,5 L/min), MPB030 0,9 ml/rev (3,0 L/min), MPB060 1,41 ml/rev (6,0 L/min), MPB075 1,7 ml/rev (6,0 L/min), MPB100 3,6 ml/rev (10 L/min), MPB150 5,4 ml/rev (15 L/min), MPB200 6,6 ml/rev (20 L/min), MPB350 12 ml/rev (35 L/min), MPB600 15 ml/rev (45 L/min), MPB1000 33 ml/rev (100 L/min).

Aplicações
Medição micro de precisão, dosagem, micro-transfêrencia de líquidos, amostragem, revestimento, dispensação, reforço, circulação, lubrificação e outros sistemas de bombeamento que exigem alta pureza e controlo preciso do fluxo.

características / especificações técnicas

• Model: MPB003
• Deslocamento: 0,10 ml/rev
• Vazão máxima: 0,3 L/min (0,3 LPM)
• Série de vedação: MPB = O-Ring de borracha
• Materiais do corpo: A = 304; B = 316L; C = PPS
• Opções Engrenagem/Eixo: A = engrenagem PEEK + eixo 316L; B = engrenagem PEEK + eixo cerâmico
• Opções de rosca entrada/saída: G1/8, G1/4, G3/8, G1/2
• Faixa de viscosidade: 0–3000 cps
• Faixa de temperatura: -40℃ a 100℃
• Diferença de pressão (máx): 0–20 Bar
• Filtro de entrada recomendado: 400 mesh
• Vácuo de entrada máximo: -0,85 bar
• Ruído: < 60 dB a 4000 RPM
• Materiais em destaque: engrenagens PEEK, carcaças/eixos inox 316L (ou 304), vedações estáticas (FKM ou PTFE)
