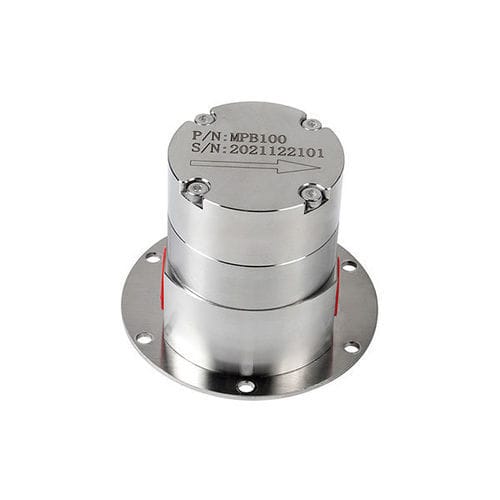

Bomba de engrenagens helicoidais MPB100

de águapara produtos químicospara ácidos

Visão geral
A série MPB de micro bombas de engrenagens magnéticas utiliza acoplamento magnético para criar uma câmara de bomba totalmente selada, garantindo transferência sem vazamentos, com baixa pulsação e baixo ruído. O MPB100 tem deslocamento de 3,60 ml/rot e caudal máximo de 10 L/min. Opções de materiais e vedantes tornam a série adequada para meios de alta pureza e corrosivos.

Características

• Entrega precisa sem pulsos
  Engrenagens helicoidais fornecem fluxo contínuo e dosado; com servo ou motor de passo, a precisão de entrega pode atingir ±0,5 %.
• Forte sucção e pressão estável
  Capaz de fornecer pressão de transporte alta e estável; eficaz para dosagem em líquidos de baixa viscosidade sob pressão.
• Sem vazamentos externos
  Acoplamento magnético combinado com O-ring estático (FKM ou PTFE) isola o meio bombeado do ambiente.
• Baixo nível de ruído
  Torque transmitido por acoplamento magnético evita contato mecânico; engrenagens helicoidais reduzem atrito e vibração.
• Longa vida útil
  Fabricação de precisão e materiais de alto desempenho aumentam a durabilidade operacional.

Descrição da série
As micro bombas MPB são projetadas para controlo preciso de caudal e aplicações sensíveis à contaminação. Engrenagens em PEEK; corpos e eixos disponíveis em aço inox 316L ou 304, com PPS como alternativa. Vedantes: FKM para resistência ao desgaste e temperatura, PTFE para resistência química. Acoplamento magnético interno/externo garante transmissão sem fugas.

Aplicações típicas
Adequada para água desionizada, metanol, solução de ureia, querosene, aditivos, óleo lubrificante, soluções alcalinas/ácidas, solução de amoníaco, soluções de cobalto, dialisado, etilenoglicol, fluidos frigoríficos, tintas, glicerina, resinas fenólicas, agentes de cura, essências e líquidos fluorados.

Especificação do modelo
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - Série da bomba: MPB (vedação O-ring estática)
2 - Modelo/deslocamento: 100 = 3,60 ml/rot; caudal máx. 10 L/min
3 - Corpo da bomba: A = 304; B = 316L; C = PPS (outras opções disponíveis)
4 - Engrenagem/eixo: A = engrenagem PEEK + eixo 316L; B = engrenagem PEEK + eixo cerâmico (opções personalizadas)
5 - Rosca entrada/saída: A = G1/8; B = G1/4; C = G3/8; D = G1/2; E = personalizada

Parâmetros técnicos
Modelo - Deslocamento (ml/rot) - Caudal (L/min)
MPB003 - 0,1 ml/rot - 0,3 L/min
MPB010 - 0,28 ml/rot - 1,0 L/min
MPB015 - 0,35 ml/rot - 1,5 L/min
MPB030 - 0,9 ml/rot - 3,0 L/min
MPB060 - 1,41 ml/rot - 6,0 L/min
MPB075 - 1,7 ml/rot - 6,0 L/min
MPB100 - 3,6 ml/rot - 10 L/min
MPB150 - 5,4 ml/rot - 15 L/min
MPB200 - 6,6 ml/rot - 20 L/min
MPB350 - 12 ml/rot - 35 L/min
MPB600 - 15 ml/rot - 45 L/min
MPB1000 - 33 ml/rot - 100 L/min

Parâmetros comuns:
Faixa de viscosidade: MPB003–MPB350: 0–3000 cP; MPB600 & MPB1000: 0–12000 cP
Faixa de temperatura: -40°C a 100°C
Diferença de pressão: MPB003–MPB350: 0–20 bar; MPB600 & MPB1000: 0–5 bar
Filtro de entrada recomendado: malha 400
Nível de vácuo de entrada: -0,85 bar
Ruído: modelos menores (alta rotação) 4000 RPM < 60 dB; modelos maiores 2000 RPM < 60 dB

Vista explodida / componentes

• Parafuso interno hexagonal
• Tampa frontal
• Anéis de vedação
• Pinos de alinhamento
• Engrenagem motriz
• Engrenagem conduzida
• Câmara da bomba
• Buchas do eixo
• Corpo principal
• Ímã interno
• Carcaça de proteção
• Placa de montagem e fixações

Especificações técnicas

• Modelo: MPB100
• Deslocamento: 3,60 ml/rot
• Caudal máximo: 10 L/min
• Materiais do corpo: 304 (A), 316L (B), PPS (C)
• Opções engrenagem/eixo: engrenagem PEEK + eixo 316L (A); engrenagem PEEK + eixo cerâmico (B); opções personalizadas
• Vedação: O-ring estático (FKM ou PTFE)
• Roscas entrada/saída: G1/8, G1/4, G3/8, G1/2, outras
• Viscosidade: até 3000 cP (a maioria dos modelos); até 12000 cP (MPB600/MPB1000)
• Temperatura: -40°C a 100°C
• Pressão: até 20 bar (modelos pequenos); até 5 bar (modelos de maior caudal)
• Filtro de entrada recomendado: malha 400
• Nível de vácuo de entrada: -0,85 bar
• Operação: acoplamento magnético, câmara totalmente selada — sem contato mecânico de vedação no eixo, prevenção de vazamentos e contaminação
