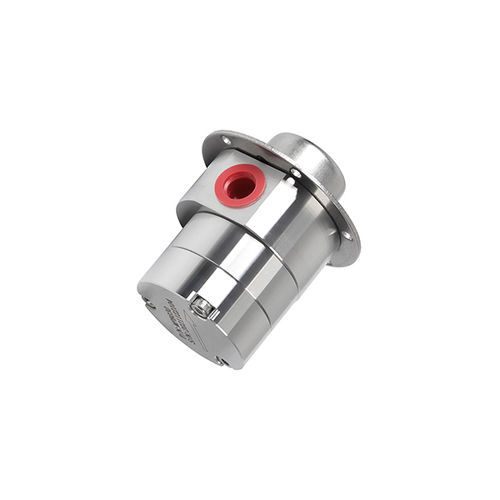

Bomba de engrenagem MPB030

para produtos químicosde acionamento magnéticoestacionária

Visão geral
A bomba micro de engrenagens com acionamento magnético MPB030 possui câmara de bombeamento totalmente selada por acoplamento magnético. Fornece transferência de fluido praticamente sem pulsação, sem vazamentos, com baixo ruído e dimensões compactas. Projetada para aplicações que exigem cerca de 1,5–3 L/min e pressões diferenciais de 0,5–18 bar.

Principais características

• Entrega precisa sem pulsação
  O desenho de engrenagens helicoidais proporciona transporte contínuo e preciso do fluido; com servomotores ou motores de passo, a precisão de entrega pode chegar a ±0,5 %.
• Forte sucção e pressão estável
  Capaz de fornecer pressão de transporte alta e estável, adequado para líquidos de baixa viscosidade.
• Operação sem vazamentos
  Acionamento magnético e vedação estática por O-ring isolam o fluido do exterior, evitando vazamentos.
• Baixo ruído
  Torque transmitido por acoplamento magnético e engrenagens helicoidais para engrenamento suave, reduzindo atrito, impactos e vibrações.
• Vida útil prolongada
  Fabricação de precisão e seleção de materiais adequados prolongam a vida operacional.

Materiais & aplicações
As MPB030 utilizam engrenagens PEEK com carcaças e eixos disponíveis em 316L, 304, PPS ou outros materiais sob encomenda. Vedantes: O-ring estático em FKM ou PTFE (FKM para maior resistência ao desgaste e temperatura; PTFE para maior resistência química). A transmissão de potência é realizada por acoplamento magnético interno/externo para transferência sem vazamento. Aplicações típicas: micro-transferência de precisão, dosagem, lubrificação, pulverização, dispensação, amostragem, codificação, reforço de pressão, circulação, revestimento, pintura e sistemas de medição.

Especificação do modelo (tabela)
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - Série da bomba: MPB: Vedação O-Ring de borracha
2 - Modelo/Deslocamento: 030: 0,90 ml/rev; Vazão máxima 3 L/min
3 - Corpo da bomba: A: 304; B: 316L; C: PPS; Outras opções disponíveis
4 - Engrenagem/Eixo: A: Engrenagem PEEK + eixo 316L; B: Engrenagem PEEK + eixo cerâmico; Outras opções disponíveis
5 - Rosca de entrada/saída: A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: Opções personalizadas

Parâmetros técnicos (tabela)
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

Vista explodida - peças (excerto)
1 - Parafuso interno sextavado *3
2 - Tampa frontal
3 - Anel de vedação 1
4 - Pino *2
5 - Engrenagem motriz
6 - Engrenagem movida
7 - Câmara da bomba
8 - Revestimento do eixo *6
9 - Corpo principal
10 - Anel de vedação 2
11 - Ímã interno
12 - Carcaça de blindagem
13 - Placa de montagem
14 - Parafuso parafusado M3*6

Características / especificações técnicas

• Modelo comercial: MPB030
• Deslocamento: 0,90 ml/rev
• Vazão máxima: até 3,0 L/min
• Faixa de pressão diferencial aplicável: até 0–20 bar (típico MPB030)
• Faixa de viscosidade: 0–3000 cps
• Faixa de temperatura: -40°C a 100°C
• Ruído: < 60 dB em RPM nominal (4000 RPM para o grupo MPB030)
• Filtro de entrada: malha 400 recomendada
• Nível de vácuo de entrada: -0,85 bar
• Materiais do corpo: 304 / 316L / PPS / personalizável
• Opções de engrenagem/eixo: engrenagens PEEK com eixo 316L ou eixo cerâmico (opções personalizadas)
• Materiais de vedação: O-ring estático FKM ou PTFE
• Opções de rosca entrada/saída: G1/8, G1/4, G3/8, G1/2 ou personalizado
• Transmissão: acoplamento magnético (interno/externo) permitindo operação totalmente selada e sem vazamentos
