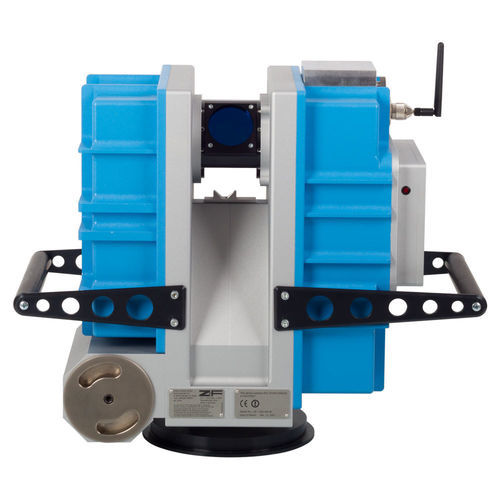

Scanner 3D Z+F IMAGER® 5006EX

a laserpor nuvem de pontospara a indústria automotiva

Visão geral
Baseado na série Z+F IMAGER®, o Z+F IMAGER® 5006EX é um scanner laser 3D à prova de explosão certificado para atmosferas perigosas. Está aprovado pela ATEX para as classes I e II e foi concebido para levantamento em minas subterrâneas e em instalações industriais com atmosferas explosivas.

Principais características

• Alcance nominal: 79 m — adequado para muitas tarefas de digitalização em áreas perigosas
• Área de visualização ampliada: 310° vertical × 360° horizontal — ampla cobertura com menos posições de varrimento
• Conceito 100% Stand‑Alone — sem necessidade de equipamento externo em campo, reduzindo fontes de ignição
• Certificação ATEX para Classes I e II (diretiva 94/9/EG)

Aplicações

• Instalações industriais
• Mineração subterrânea
• Sites de petróleo e gás

Especificações técnicas
Sistema laser

• Classe de segurança laser: 3R (ISO EN 60825-1)
• Divergência do feixe: 0,22 mrad
• Diâmetro do feixe: 3 mm circular @ 1 m
• Intervalo de ambiguidade: 79 m
• Alcance mínimo: 0,4 m
• Resolução de alcance: 0,1 mm
• Taxa de aquisição de dados: ≤ 508.000 pixel / s
• Erro de linearidade até 50 m: ≤ 1 mm
• Ruído de alcance: 0,7 mm rms

Unidade de deflexão

• Sistema vertical: espelho rotativo
• Sistema horizontal: dispositivo rotativo
• Campo de visão vertical: 310°
• Campo de visão horizontal: 360°
• Resolução vertical: 0,0018°
• Resolução horizontal: 0,0018°
• Precisão vertical: 0,007° rms
• Precisão horizontal: 0,007° rms
• Velocidade de varredura: ≤ 50 r/s (3.000 r/min) máx.

Geral

• Resolução de medição de inclinação: 0,001°
• Precisão (ponto zero): 0,002°
• Armazenamento de dados: HDD interno 60 GB
• Painel de operação integrado: teclado 6 botões, ecrã 4 linhas
• Interfaces de dados e comunicação: Ethernet / W‑LAN

Alimentação

• Tensão de entrada: 18 V DC (scanner)
• Consumo de energia: 65 W máx.
• Duração da bateria: aprox. 1 h (pack de bateria substituível)

Condições ambientais

• Temperatura de operação (calibrada): 0 °C a +40 °C
• Temperatura de armazenamento: -20 °C a +50 °C
• Iluminação: todas as condições
• Humidade: não condensante
• Classe de proteção: IP53
• Proteção contra explosões: ATEX 94/9/EG, Classes I e II
• Reflectividade do alvo: operação sem retrorefletores
