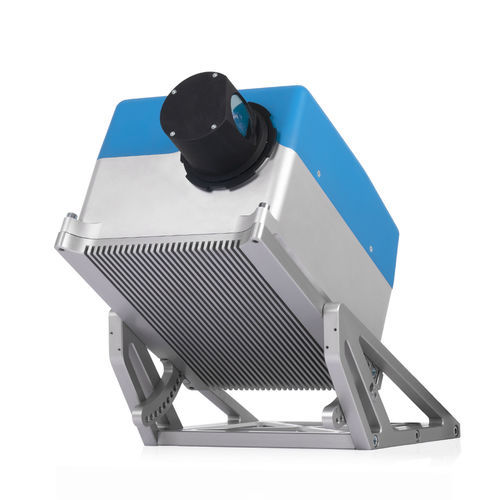

Scanner 2D Z+F PROFILER® 9020

de mapeamentoa laserpor nuvem de pontos

Visão geral
O Z+F PROFILER® 9020 e 9020-2 são scanners laser 2D de alta eficiência para aplicações de mobile mapping. A velocidade de rotação é de 267 Hz (máx. 16.020 rpm). Medem até 182 m e fornecem elevada qualidade de dados. Para captura em curto alcance está integrada uma ótica específica. Em comparação com modelos anteriores, apresentam uma placa de referência interna, muito baixo consumo de energia, arranque rápido e redução de peso e tamanho superior a 50%. Uma nova tecnologia laser e algoritmos aprimorados asseguram resultados de medição precisos em linhas férreas, estradas, sinalização e outros sistemas de controlo de tráfego.

Destaques técnicos

• 267 perfis/s
• P9020: 1.094 million points/s
• P9020-2: 2.188 million points/s
• Precisão: 0,2 mm
• Alcance: 182 m
• Campo de visão: 360°

Integração e comunicação
O Z+F PROFILER® 9020 e 9020-2 podem ser integrados de forma flexível em sistemas de mobile mapping. O equipamento oferece várias portas para comunicação rápida e sem interferências entre componentes (câmara, receptor GNSS, PC do operador).

Detalhes do produto
Sistema laser
Classe laser: 1 (EN60825-1 / ANSI Z136.1)
Divergência do feixe: < 0,5 mrad
Diâmetro do feixe: aprox. 1,9 mm (a 0,1 m)
Distância de ambiguidade: 182 m
Distância mínima: 0,3 m
Resolução de alcance: 0,1 mm
Taxa de aquisição de dados:
- P9020: 1.094 million points/s
- P9020-2: 2.188 million points/s
Ruído de alcance: 0,2 mm

Unidade de deflexão
Sistema de deflexão: espelho rotativo totalmente encapsulado
Campo vertical de visão: 360° sem obstrução
Resolução angular: 0,0088°
Precisão angular: 0,007° rms
Velocidade de rotação: 50 Hz até 267 Hz (máx. 16.020 rpm)

Interfaces
Armazenamento de dados: 128 GB SATA
Interface de dados: 1 GB Ethernet
Tempo de gravação: aprox. 6–12 h (128 GB)

Interface de sincronização

• Entrada de encoder externo para sensor de roda (odómetro)
• Entrada GPS (pulso PPS + mensagem UTC via RS232)
• Saída Linesync (pulso TTL por perfil)
• Rotor sync in/out (sincronização do movimento angular de dispositivos paralelos)

Aplicações
Topografia rodoviária, topografia ferroviária e aplicações de mobile mapping

Características / especificações técnicas

• Família de modelos: Z+F PROFILER® 9020 (inclui variante 9020-2)
• Velocidade de rotação: até 267 Hz (máx. 16.020 rpm)
• Taxa de dados: P9020 = 1.094 Mpoints/s; P9020-2 = 2.188 Mpoints/s
• Precisão de medição: 0,2 mm (1 m a 25 m)
• Alcance máximo: 182 m
• Campo de visão: 360° (vertical)
• Classe laser: Classe 1 (EN60825-1 / ANSI Z136.1)
• Divergência do feixe: < 0,5 mrad; diâmetro do feixe ≈ 1,9 mm a 0,1 m
• Distância mínima: 0,3 m; distância de ambiguidade: 182 m; resolução de alcance: 0,1 mm
• Resolução angular: 0,0088°; precisão angular: 0,007° rms
• Armazenamento: 128 GB SATA; interface de dados: 1 Gbit Ethernet; tempo de gravação: aprox. 6–12 h
• Sincronização: encoder externo, GPS PPS + UTC via RS232, Linesync TTL, rotor sync in/out
• Melhorias de projeto: placa de referência interna, consumo muito baixo, arranque rápido, redução >50% de peso e tamanho vs predecessor
