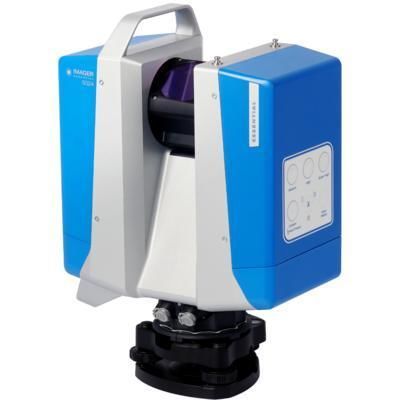

Scanner 3D Z+F IMAGER® 5024 Essential

de mapeamentoa laserpor nuvem de pontos

Visão geral
O Z+F IMAGER® 5024 Essential é um scanner a laser 3D concebido para levantamentos eficientes em curtas e médias distâncias. Suporta aquisições estáticas até 80 m e oferece operação flexível através de painel de controlo integrado e interface configurável por smartphone/tablet.

Qualidade dos dados
Nos modos e níveis de resolução disponíveis, o 5024 Essential fornece a mesma qualidade de medição do modelo superior Z+F IMAGER® 5024 Supreme, mantendo um conjunto de funcionalidades simplificado para implantações mais económicas.

Opção de atualização
O equipamento pode ser atualizado para Z+F IMAGER® 5024 Advanced ou Supreme para ativar níveis adicionais de resolução, modos de qualidade e intervalos estendidos conforme as necessidades do projeto.

Eficiência e foco no essencial
O modelo Essential privilegia os ajustes essenciais e um ecrã reduzido para minimizar erros de configuração em campo. Fluxos de trabalho individuais podem ser geridos através da interface configurável em smartphone ou tablet.

Destaques técnicos

• Taxa de dados: 1,1 MHz
• Tempo de varrimento (alta resolução): 91 s
• Alcance: até 80 m
• Níveis de resolução: 4
• Modos de qualidade: 1
• Interface: painel de controlo (on-device)
• Armazenamento: 128 GB

Dados de cor de alta qualidade (TopCam)
A aquisição de cor está disponível com a TopCam externa da Z+F (câmara grande-angular), fornecendo informação de cor mais rapidamente que a alternativa i‑Cam para uma colorização eficiente dos scans.

Flexibilidade e integração móvel
O IMAGER® 5024 Essential é totalmente compatível com o Z+F FlexScan® 22 para sistemas de levantamento móvel. Dados SLAM móveis podem ser integrados com scans estáticos para melhorar a precisão global do levantamento e a eficiência do fluxo de trabalho.

Aplicações

• Indústria
• Arquitetura & BIM
• Gestão de instalações
• Seguros
• Monumentos / Património
• Realidade virtual

Especificações técnicas

• Classe laser: 1
• Diâmetro/divergência do feixe: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, meio ângulo)
• Alcance de medição: 0,3 m … 80 m (intervalo de ambiguidade)
• Resolução de alcance: 0,1 mm
• Taxa de aquisição de dados: máx. 1,1 milhões de pixels/s
• Tempo de varrimento (alta resolução): 91 s
• Erro de linearidade: ≤ 1 mm + 10 ppm/m
• Ruído de alcance: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, até 240 Mbit/s
• Armazenamento de dados: 128 GB
• Controlo: painel de controlo integrado e UI configurável via smartphone/tablet
• Sistema de deflexão: espelho rotativo totalmente encapsulado com câmara HDR integrada e LEDs
• Campo de visão vertical: 320°
• Campo de visão horizontal: 360°
• Resolução angular (vertical): 0,00026° (0,93 arcsec)
• Resolução angular (horizontal): 0,00018° (0,65 arcsec)
• Precisão vertical: 0,004° (14,4 arcsec) rms
• Precisão horizontal: 0,004° (14,4 arcsec) rms
• Velocidade de rotação: máx. 55 rps
