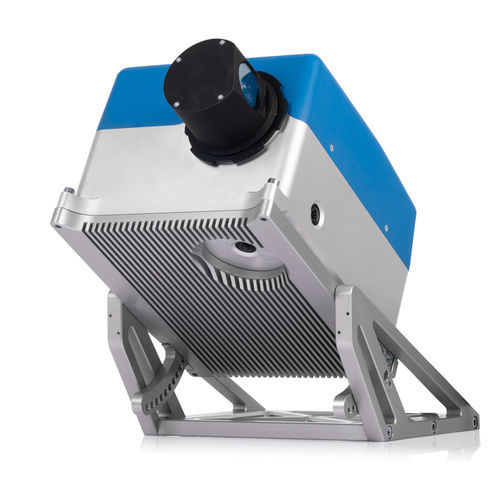

Scanner 2D Z+F PROFILER® 9020C

de mapeamentoa laserpor nuvem de pontos

Visão geral
O Z+F PROFILER 9020C é um scanner laser 2D móvel com quatro câmaras integradas de 5 MP que permitem gerar nuvens de pontos coloridas sem equipamento de imagem externo. As câmaras cobrem os 360° da área de varrimento a partir de cerca de 0,4 m, fornecendo boa fidelidade de cor e grande faixa dinâmica para reduzir o pós-processamento de imagens.

Conectividade e instalação
O PROFILER 9020C foi concebido para implantação rápida em modo plug-and-play: transmissão e controlo exigem apenas um cabo USB 3. Menos cablagem reduz o tempo de instalação e o risco de erros. O design mecânico é compatível com a série P9020, facilitando a troca entre scanners.

Calibração e sincronização das câmaras
As quatro câmaras são montadas e calibradas de fábrica e sincronizadas com o scanner. Isto elimina a calibração separada de câmaras externas e garante que as imagens e os pontos de medição se alinhem com precisão. O conjunto compacto minimiza a paralaxe e mantém a precisão em condições de iluminação variáveis.

Destaques técnicos

• 4 câmaras integradas (5 MP cada)
• Sistema de câmaras calibrado de fábrica, plug-and-play
• 267 perfis/s (velocidade de rotação 267 Hz)
• Aprox. 2 milhões de pontos/píxeis por segundo
• Precisão de medição até 0,2 mm (1–25 m)
• Alcance máximo até 182 m
• Campo de visão 360°

Desempenho e adequação
Com rotação até 267 Hz (máx. 16.020 rpm) e ~2 milhões de pontos/s, o Z+F PROFILER 9020C é adequado para aplicações de mapeamento móvel em alta velocidade. O seu alcance e precisão cobrem a maioria dos cenários de mapeamento móvel, enquanto as câmaras integradas simplificam a geração de nuvens de pontos coloridas.

Especificações técnicas

• Modelo: Z+F PROFILER 9020C
• Câmaras integradas: 4 × 5 MP
• Geração de nuvens de pontos coloridas sem câmaras externas
• Cobertura das câmaras: campo de visão 360°, a partir de aprox. 0,4 m
• Calibração: montadas, calibradas e sincronizadas de fábrica
• Interfaces/cablagem: um único cabo USB 3 para dados e controlo
• Perfis por segundo: 267 perfis/s
• Pontos/píxeis por segundo: aprox. 2.000.000
• Velocidade de rotação: 267 Hz (máx. 16.020 rpm)
• Alcance máximo: até 182 m
• Precisão de medição: 0,2 mm (tip. 1–25 m)
• Campo de visão: 360°
• Design: compacto, baixa paralaxe, intercambiável na série P9020
