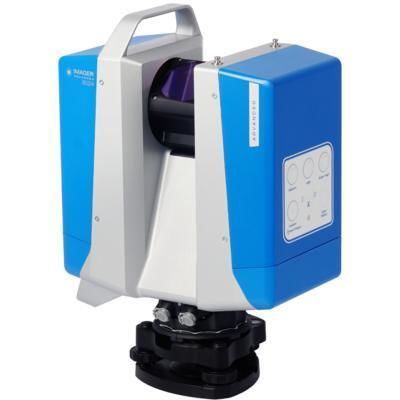

Scanner 3D Z+F IMAGER® 5024 Advanced

de mapeamentoa laserpor nuvem de pontos

Visão geral
O Z+F IMAGER® 5024 Advanced é um scanner laser 3D projetado para tarefas de levantamento rápidas e eficientes. Combina flexibilidade, estabilidade e qualidade de dados consistente para aplicações de curto e médio alcance até 150 m.

Qualidade dos dados
Apesar do preço de entrada atrativo, o Z+F IMAGER® 5024 Advanced oferece a mesma qualidade de dados em todos os modos e níveis de resolução que o modelo premium Z+F IMAGER® 5024 Supreme.

Opção de upgrade
O IMAGER® 5024 Advanced pode ser atualizado para o Z+F IMAGER® 5024 Supreme para desbloquear níveis de resolução adicionais, modos de qualidade e alcance estendido.

Velocidade e eficiência
A maior velocidade de rotação e uma alta taxa de dados (até ≈2,2 MPx/s) permitem scans em alta resolução em cerca de 52 segundos. O tempo de varredura é reduzido em aproximadamente 50% em relação ao predecessor (IMAGER® 5016). Configurações essenciais estão disponíveis num ecrã simplificado; a configuração completa é possível via smartphone ou tablet.

Destaques técnicos

• Taxa de dados: 2,2 MPx/s (máx. 2,187 milhões de pixels/s)
• Tempo de scan (alta resolução): 52 segundos
• Alcance: até 150 m
• Níveis de resolução: 4
• Modos de qualidade: 3
• Interface: painel de controlo (configurável via smartphone/tablet)
• Armazenamento: 256 GB

Dados coloridos com a Z+F TopCam
O IMAGER® 5024 Advanced suporta captura de cor externa com a Z+F TopCam. Esta câmara grande angular fornece informação de cor até 12 vezes mais rápido que a i‑Cam, oferecendo uma alternativa rápida para aquisição de cor.

Flexibilidade com Z+F FlexScan® 22
O IMAGER® 5024 Advanced é totalmente compatível com o Z+F FlexScan® 22 para criar um sistema móvel de levantamento eficiente. Dados de varredura SLAM móveis podem ser combinados com scans estáticos para melhorar a precisão global.

Aplicações

• Indústria
• Perícias forenses
• Arquitetura & BIM
• Gestão de instalações
• Seguros
• Arqueologia
• Monumentos / Património
• Realidade virtual

blue workflow® – funções

• Compatível com Z+F FlexScan
• Compatível com Z+F TopCam
• Registo em tempo real no local
• Verificação de dados e alvos
• Suporte multi-scanner
• Nivelamento otimizado por IMU

Nota sobre a unidade de deflexão
Espelho rotativo completamente encapsulado com câmara HDR integrada e spots LED; amplo campo de visão e alta resolução angular.

Características / especificações técnicas

• Sistema laser: Classe de laser 1
• Diâmetro do feixe / divergência: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, semiângulo)
• Intervalo de medição: 0,3 m ... 150 m (intervalo de ambiguidade)
• Resolução de alcance: 0,1 mm
• Taxa de aquisição de dados: Máx. 2.187.000 pixels/s (≈2,2 MPx/s)
• Tempo de scan (alta resolução): 52 s
• Erro de linearidade: ≤ 1 mm + 10 ppm/m
• Ruído de alcance: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, até 240 MBit/s
• Armazenamento de dados: 256 GB
• Controlo: painel de controlo; interface configurável via smartphone/tablet
• Unidade de deflexão: espelho rotativo completamente encapsulado com câmara HDR integrada e spots LED
• Campo de visão vertical: 320°
• Campo de visão horizontal: 360°
• Resolução angular (vertical): 0,00026° (0,93 arcsec)
• Resolução angular (horizontal): 0,00018° (0,65 arcsec)
• Precisão vertical: 0,004° (14,4 arcsec) rms
• Precisão horizontal: 0,004° (14,4 arcsec) rms
• Velocidade de rotação: máx. 96 rps
