Scanner 3D Z+F IMAGER® 5024 Supreme
para túnelpara inspeção de encanamentospara inspeção de solda

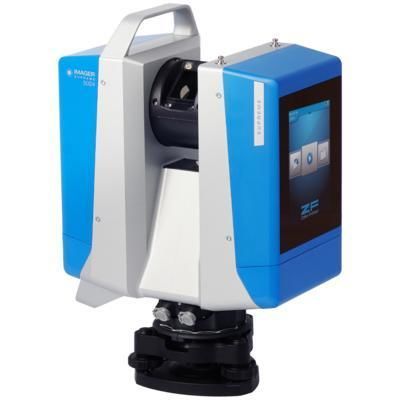

Scanner 3D - Z+F IMAGER® 5024 Supreme - Zoller + Fröhlich - para túnel / para inspeção de encanamentos / para inspeção de solda
Scanner 3D - Z+F IMAGER® 5024 Supreme - Zoller + Fröhlich - para túnel / para inspeção de encanamentos / para inspeção de solda
Scanner 3D - Z+F IMAGER® 5024 Supreme - Zoller + Fröhlich - para túnel / para inspeção de encanamentos / para inspeção de solda - imagem - 2
Scanner 3D - Z+F IMAGER® 5024 Supreme - Zoller + Fröhlich - para túnel / para inspeção de encanamentos / para inspeção de solda - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Zoller + Fröhlich

Características

Número de eixos
3D
Aplicações
para inspeção de solda, de medição, para inspeção de superfícies, para inspeção de objeto, para inspeção de corrosão, para túnel, para imagens espaciais e topografia, para inspeção dimensional robotizada, para impressão 3D, para inspeção de encanamentos, para veículo ligeiro, para inspeção de tubulações, para controle da qualidade, para retro-engenharia, de mapeamento, multiuso
Tecnologia
a laser, óptico, LiDAR, de infravermelho, por nuvem de pontos
Áreas de aplicação
para linha de produção, para a indústria automotiva, para aplicações mineiras, para peças grandes, para tubos, para a indústria aeroespacial, subterrâneo, para aplicações ferroviárias, para topografia
Configuração
compacto, portátil, móvel, modular
Outras características
de alta velocidade, de alta precisão, de alta resolução, autônomo, em cores, automático, Ethernet, sem fio, de localização e mapeamento simultâneos (SLAM), GNSS, robótico, manual, semiautomático, sensível ao toque, com display, sem contato
Distância de leitura

MÁX: 365 m
(1197'06" )

MÍN: 0,3 m
(0'11" )

Descrição

Visão geral
O Z+F IMAGER® 5024 Supreme é um scanner laser 3D para projetos de topografia exigentes. Fornece flexibilidade, estabilidade e precisão para medições de curto e médio alcance, com intervalo de medição de 0,3 m até 365 m. Pode operar como scanner estático ou ser integrado em sistemas móveis.

Qualidade dos dados
O scanner oferece várias configurações de qualidade e resolução para adaptar-se aos requisitos do projeto, tanto para levantamentos padrão quanto para os mais exigentes.
  • 5 modos de qualidade
  • 6 níveis de resolução


Velocidade e precisão
O equipamento combina alta precisão com aquisição rápida: maior velocidade de rotação e uma taxa de dados de até ~2,187 milhões de pixels/s (aprox. 2,2 MPx/s) permitem um scan de alta resolução em 52 segundos. O tempo de varredura é reduzido em cerca de 50% em comparação com o modelo anterior (IMAGER® 5016).

Dados de cor
O IMAGER® 5024 Supreme regista cor através da i-Cam integrada, sem paralaxe, ou através da Z+F TopCam externa. A TopCam grande angular captura dados de cor até 12 vezes mais rápido que a i-Cam, oferecendo uma opção rápida para aquisição de cor.

Flexibilidade e integração
O scanner é totalmente compatível com Z+F FlexScan® 22 para fluxos de trabalho móveis. Os dados de varredura estática podem ser combinados com dados SLAM/móveis para melhorar o registo e a precisão geral.

Aplicações
Áreas típicas de aplicação: indústria, forense, arquitetura & BIM, facility management, seguros, arqueologia, património/monumentos e realidade virtual.

Especificações técnicas
  • Sistema laser
    Classe do laser: 1
    Diâmetro do feixe / divergência: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, meio ângulo)
    Intervalo de medição: 0,3 m ... 365 m (intervalo de ambiguidade)
  • Geral
    Designação do modelo: Z+F IMAGER® 5024 Supreme
    Resolução de alcance: 0,1 mm
    Erro de linearidade: ≤ 1 mm + 10 ppm/m
    Ruído de alcance: 0,25 mm rms
    Armazenamento de dados: 256 GB
    Interface: ecrã tátil 5,7"
    Conectividade: WLAN 802.11 a/n/g, dual band, até 240 MBit/s
  • Câmara HDR
    Automática, até 11 exposições; tempo de gravação aprox. 2 min, sem paralaxe; área de foco 1 m - ∞; resolução do panorama aprox. 80 MPixel; focos LED integrados (700 lm)
  • Unidade de deflexão / Mecânica
    Espelho rotativo completamente encapsulado com câmara HDR integrada e focos LED
    Campo de visão vertical: 320°
    Campo de visão horizontal: 360°
    Resolução angular (vertical): 0,00026° (0,93 arcsec)
    Resolução angular (horizontal): 0,00018° (0,65 arcsec)
    Precisão vertical: 0,004° (14,4 arcsec) rms
    Precisão horizontal: 0,004° (14,4 arcsec) rms
    Velocidade de rotação: máx. 96 rps
  • Desempenho
    Taxa de aquisição de dados: até ~2,187 milhões de pixels/s (aprox. 2,2 MPx/s)
    Tempo para um scan de alta resolução: 52 segundos (aprox.)
    Níveis de resolução: 6
    Modos de qualidade: 5
    Intervalo: 0,3 m ... 365 m (200 m a 2,2 MPx/s)
  • Workflow / Software
    blue workflow® compatível
    Z+F FlexScan® compatível
    Z+F TopCam compatível
    Registo em tempo real no local
    Verificação de dados e alvos
    Suporte multi-scanner
    Nivelamento otimizado por IMU
